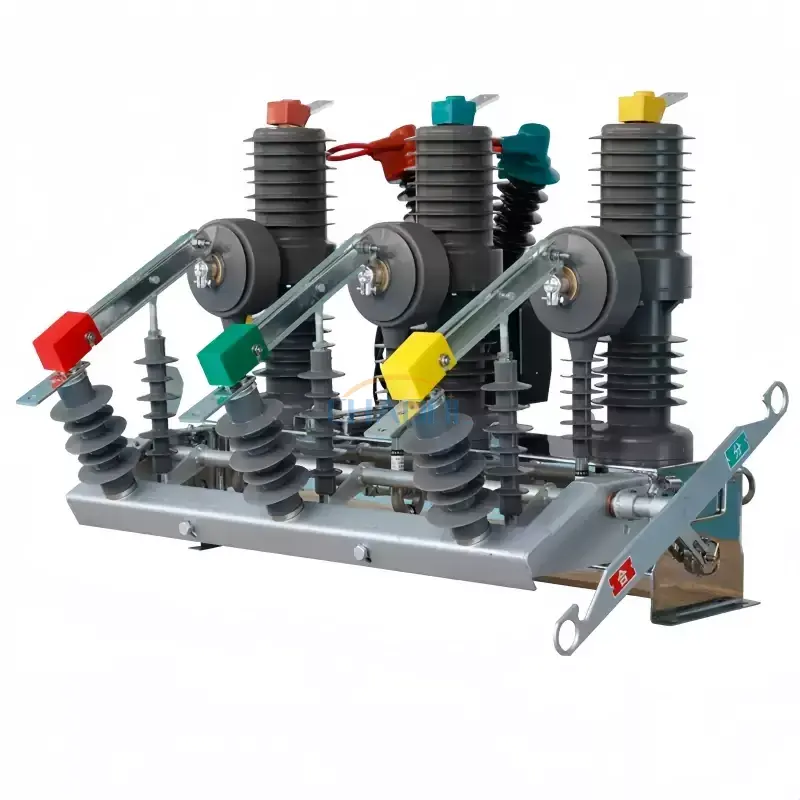

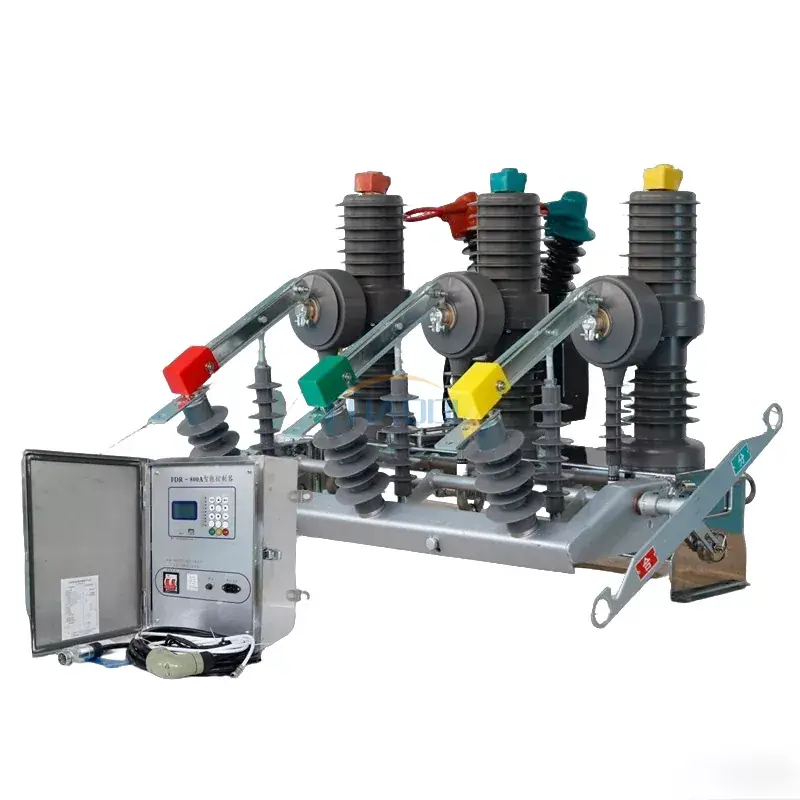

Outdoor Permanent Magnet Circuit Breaker

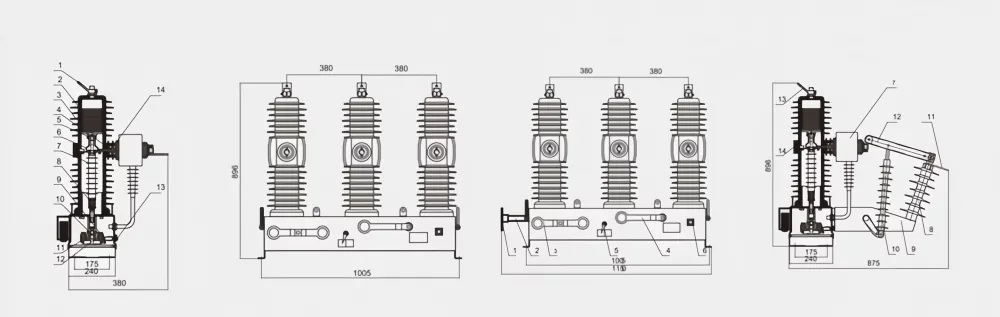

1- အထက်ထွက်ပေါက်

2- Vacuum interrupter

3-Insulating tube

4- အောက်ထွက်ပေါက်လိုင်း

5- လျှပ်ကူးနိုင်သောအပိုင်း

6- ပျော့ပျောင်းသောချိတ်ဆက်မှု

7-Insulating ဆွဲတံ

8- ဖိအားစပရိန်ကိုဆက်သွယ်ပါ။

၉- နွေဦးရာသီ

10- ယာဉ်မောင်းချိတ်ဆက်မှုဘုတ်အဖွဲ့

11-Mechanism output shaft

12-လည်ပတ်ယန္တရား

13-Institutional box

14-Current ထရန်စဖော်မာ

1-လည်ပတ်လက်ကိုင်

2- Isolated ဗိုင်းလိပ်တံ

3-Circuit breaker manual အဖွင့်နှင့်အပိတ်လက်ကိုင်

4-Circuit breaker စွမ်းအင်သိုလှောင်မှုလက်ကိုင်

5- ခွဲထွက်ခြင်းနှင့် ပေါင်းစပ်ညွှန်ကြားချက်များ

6-ဝါယာကြိုးပလပ်

7-Current ထရန်စဖော်မာ

8-Insulator

9-Isolation ထိန်သိမ်း

10-Insulating နမူနာလှံတံ

11-Terminal block (အဝင်ဘက်ခြမ်း)

12-အထီးကျန်ဓါး

13- Terminal block (အထွက်အဆုံး)

14- Breaker

ပရောဂျက်အမည်

ကန့်သတ်တန်ဖိုး

အဆင့်သတ်မှတ်ထားသော ဗို့အား

12/24kV

အဆင့်သတ်မှတ်ထားသော အကြိမ်ရေ

50Hz

လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။

630/1250A

တိုတောင်းသော circuit breaking လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။

20/25kA

အဆင့်သတ်မှတ်ထားသော အမြင့်ဆုံး လက်ရှိ (အမြင့်ဆုံးတန်ဖိုး) ကို ခံနိုင်ရည်ရှိသည်။

50/63kA

လက်ရှိ အထွတ်အထိပ်တန်ဖိုးဖြစ်အောင် တိုတောင်းသော ပတ်လမ်းအဆင့်သတ်မှတ်ထားသည်။

50/63kA

လည်ပတ်မှုအဆင့်သတ်မှတ်ထားသည်။

0-0.3s-CO-180s-CO

စက်ပိုင်းဆိုင်ရာဘဝ

10,000 ကြိမ်

တိုတောင်းသော circuit breaking လက်ရှိနှင့် breaking operations အရေအတွက်ကို အဆင့်သတ်မှတ်ထားသည်။

အကြိမ် ၂၀

ဒုတိယပတ်လမ်းအတွက် 1 မိနစ်ပါဝါကြိမ်နှုန်းသည် ဗို့အားစမ်းသပ်မှုကိုခံနိုင်ရည်ရှိသည်။

2kV

Lightning impulse သည် voltage peak value ကို ခံနိုင်ရည်ရှိသည်။

125/145kA

အလေးချိန်

115 ကီလိုဂရမ်
