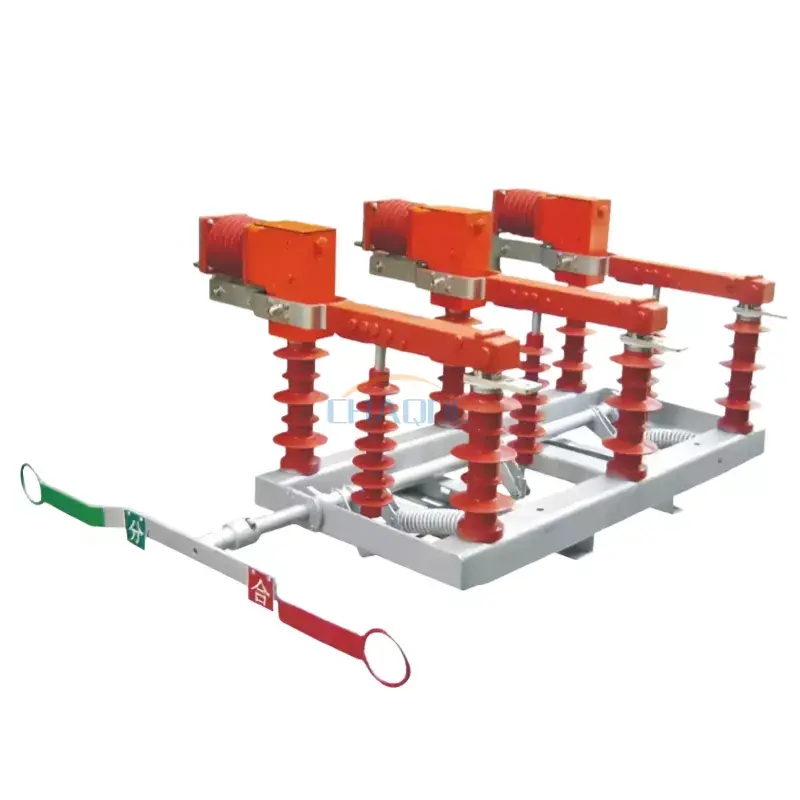

Outdoor High Voltage Load Switch

ပရောဂျက်အမည်

ကန့်သတ်တန်ဖိုး

အဆင့်သတ်မှတ်ထားသော ဗို့အား

12KV

အဆင့်သတ်မှတ်ထားသော အကြိမ်ရေ

50Hz

လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။

630A

တက်ကြွသောဝန်ကိုဖြတ်တောက်ထားသော လက်ရှိအဆင့်သတ်မှတ်ထားသည်။

630A

အပိတ်-ကွင်းဖြတ်ဖောက်ခြင်း လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။

630A

အဆင့်သတ်မှတ်ထားသော တက်ကြွသောဝန်ကိုဖြတ်တောက်ခြင်း၏ 5%

31.5A

အားသွင်းကြိုးနှင့် ပြတ်တောက်နေသော လက်ရှိအဆင့်သတ်မှတ်ထားသည်။

10A

no-load transformer breaking capacity အဆင့်သတ်မှတ်ထားသည်။

1600KVA

capacitor bank ၏ breaking current ကို အဆင့်သတ်မှတ်ထားသည်။

100A

1 မိနစ်ပါဝါကြိမ်နှုန်းသည် ဗို့အားကိုခံနိုင်ရည်ရှိသည်။

42/48KV

Lightning impulse သည် ဗို့အားကိုခံနိုင်ရည်ရှိသည်။

75/85KV

ကာလတို အဆင့်သတ်မှတ်ထားသော လက်ရှိခံနိုင်ရည် (အပူတည်ငြိမ်မှု)

20KA

တိုတောင်းသော ပတ်လမ်းကြာချိန် အဆင့်သတ်မှတ်ထားသည်။

4S

အဆင့်သတ်မှတ်ထားသော အထွတ်အထိပ်သည် လက်ရှိခံနိုင်ရည် (dynamic stability)

50KA

တိုတောင်းသောလျှပ်စီးကြောင်းကို အဆင့်သတ်မှတ်ထားသည်။

50KA

စက်ပိုင်းဆိုင်ရာဘဝ

10000次

လေဟာနယ်ကို ငြိမ်းသတ်နိုင်သော အဆက်အသွယ်များ၏ အထူကို ၀တ်ဆင်နိုင်သည်။

1mm

Manual လည်ပတ်မှု torque

≤200N.m

load break switch အတွက် တပ်ဆင်ခြင်းနှင့် vacuum interrupter ကို ချိန်ညှိခြင်း။

ဆက်သွယ်ရန်ကွာဟချက်

5 ± 1 မီလီမီတာ

ပျမ်းမျှကူးပြောင်းမှုအမြန်နှုန်း

1.1±0.2m/s

အဆင့်သုံးဆင့် ခလုတ်တိုက်ခြင်းသည် တပြိုင်နက်တည်းမဟုတ်ပါ။

＜5ms

အဆင့်သုံးဆင့်ပြောင်းခြင်းကို ထပ်တူပြု၍မရပါ။

＜2ms

အားသွင်းကောင်များကြား အကွာအဝေးနှင့် ၎င်းတို့၏ အကွာအဝေးသည် မြေပြင်နှင့် ဆက်စပ်နေသည်။

200mm

ပင်မပတ်လမ်းခုခံမှု

≤150μΩ
