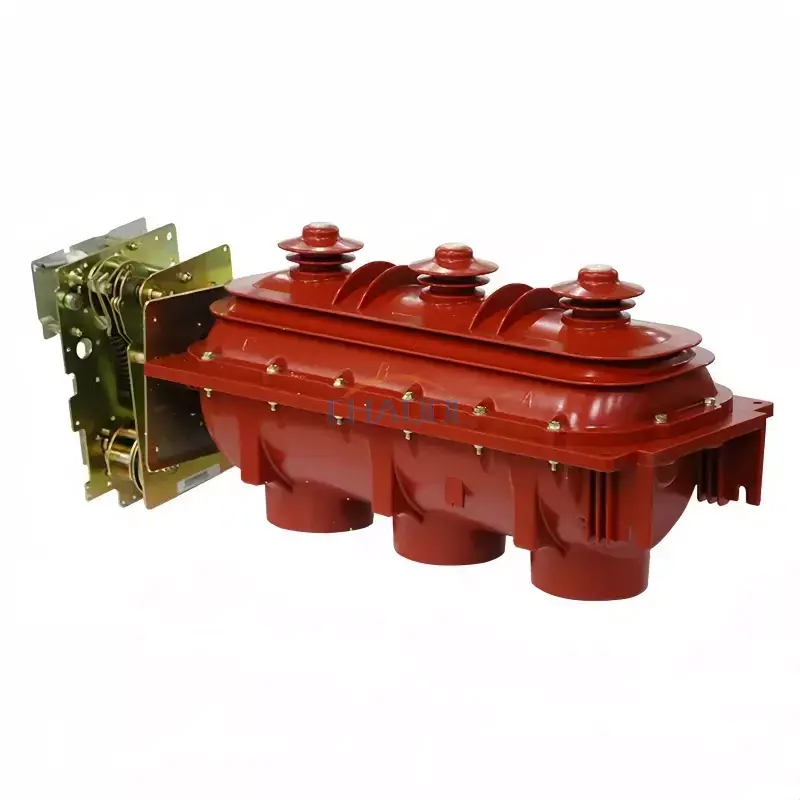

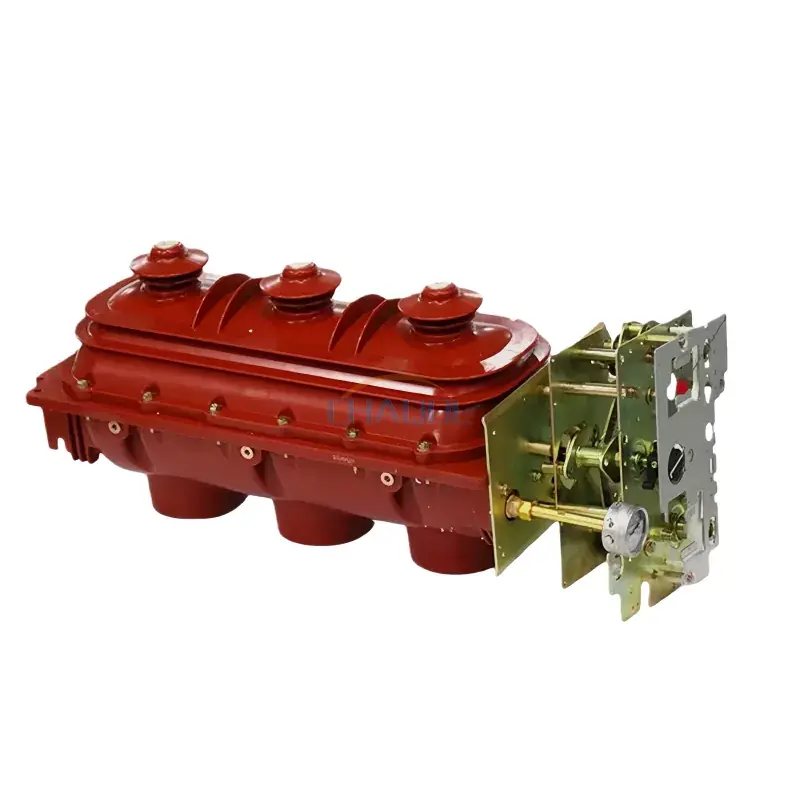

12kV Indoor SF6 Load Break Switch

ပရောဂျက်အမည်

ကန့်သတ်တန်ဖိုး

အဆင့်သတ်မှတ်ထားသော ဗို့အား

12 kV

အဆင့်သတ်မှတ်ထားသော အကြိမ်ရေ

50 Hz

လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။

630 A

load switch ၏ လက်ရှိခံနိုင်ရည်အား အချိန်တိုအဆင့်သတ်မှတ်ထားသည်။

20/3 KA/S

grounding switch ၏ လက်ရှိခံနိုင်ရည်အား အချိန်တိုအဆင့်သတ်မှတ်ထားသည်။

20/2 KA/S

1 မိနစ်ပါဝါကြိမ်နှုန်းသည် ဗို့အားကိုခံနိုင်ရည်ရှိသည်။

၄၂/၄၈ ကေဗွီ၊

Lightning impulse သည် ဗို့အားကိုခံနိုင်ရည်ရှိသည်။

၇၅/၈၅ ကေဗွီ၊

စက်ပိုင်းဆိုင်ရာဘဝ

2000 ကြိမ်

SF6 အဆင့်သတ်မှတ်ထားသော ဓာတ်ငွေ့ဖိအား (20 ℃ တွင် gauge ဖိအား)

0.04-0.05 Mpa

ပင်မပတ်လမ်းခုခံမှု

≤80uΩ

အဖွင့်အပိတ်အမြန်နှုန်း

≥ 2.6 m/s

ထပ်တူပြုခြင်းကိုပြောင်းခြင်း (အဖွင့်နှင့်အပိတ်)

≤ ၆

SF6 ဓာတ်ငွေ့ယိုစိမ့်မှုနှုန်း

≤ 0.01

မော်ဒယ်

အဆင့်သတ်မှတ်ထားသော ဗို့အား

Fuse သည် လက်ရှိအဆင့်သတ်မှတ်ထားသည်။

ဖျူးဒြပ်စင်၏ အဆင့်သတ်မှတ်ထားသော လျှပ်စီးကြောင်း

SDLAJ

12kv

40A

6.3/10/16/20/25/31.5/40

SFLAJ

12kv

100A

50/63/71/80/100

SKLAJ

12kv

125A

125
