circuit breakers နှင့် disconnect switch များကြား ကွာခြားချက်

Circuit breakers များနှင့် disconnectors များသည် circuit များကို နှောင့်ယှက်နိုင်သည်။ တိုင်အရေအတွက်ပေါ်မူတည်၍ ၎င်းတို့သည် single-phase သို့မဟုတ် three-phase circuit များပေါ်တွင် လည်ပတ်နိုင်သည်။ circuit breaker ၏ function သည် circuit နှင့် equipment ကို ကာကွယ်ရန် ဖြစ်သည်။ ၎င်းတွင် အလိုအလျောက် ခလုတ်တိုက်သည့် အင်္ဂါရပ် ပါရှိပြီး ဝန်ဖြင့် လုပ်ဆောင်နိုင်သည်။ ချိတ်ဆက်မှုပြတ်တောက်ခြင်းကို ဆားကစ်ကို နှောင့်ယှက်ရန်အတွက်သာ အသုံးပြုပါသည်။ ၎င်းသည် အများအားဖြင့် ဆားကစ်ကို အလိုအလျောက်ဖြတ်တောက်ခြင်း မဟုတ်ဘဲ ဝန်ဖြင့် လုပ်ဆောင်ခြင်း မပြုနိုင်ပါ။ ဤဆောင်းပါးတွင်၊ circuit breakers များနှင့် disconnectors များ၏ လုပ်ဆောင်ချက်များနှင့် အမျိုးအစားခွဲခြားမှုများကို ပေါင်းစပ်ခြင်းဖြင့် ၎င်းတို့ကြားရှိ ကွဲပြားမှုများကို အသေးစိပ်တင်ပြပါသည်။

ဗို့အားနည်းသော ဆားကစ်ဖြတ်ကိရိယာ

1. circuit breaker ၏လုပ်ဆောင်ချက်

ဝန်ပိုခြင်းကို ကာကွယ်ခြင်း- အချိန်အတိုင်းအတာတစ်ခုအထိ ဆားကစ်အတွင်းရှိ လျှပ်စီးကြောင်းသည် သတ်မှတ်ထားသည့် လျှပ်စီးကြောင်းထက် ကျော်လွန်သွားသည်နှင့်၊ circuit breaker သည် ဆားကစ်ကို အလိုအလျောက် ဖြတ်တောက်မည်ဖြစ်သည်။ ဥပမာအားဖြင့်၊ အကယ်၍ ပလပ်ပေါက်တစ်ခုသည် ပါဝါမြင့်သောလျှပ်စစ်ပစ္စည်းများနှင့် ချိတ်ဆက်မိပါက၊ လျှပ်စီးကြောင်းများ လွန်ကဲလာပါက၊ အပူလွန်ကဲခြင်းကြောင့် circuit ပျက်စီးခြင်းမှ ကာကွယ်ရန်နှင့် မီးမလောင်စေရန် circuit breaker သည် လည်ပတ်သွားမည်ဖြစ်သည်။

2. Short-circuit အကာအကွယ်- circuit တွင် short circuit တစ်ခု ဖြစ်ပေါ်ပါက၊ လျှပ်စီးကြောင်း ရုတ်တရက် အလွန်အမင်း မြင့်လာပါက circuit breaker သည် circuit ကို အမြန်ဖြတ်နိုင်သည်။ ၎င်းသည် ဝါယာရှော့မှထုတ်ပေးသော ကြီးမားသောလျှပ်စီးကြောင်းမှ ဝါယာကြိုးများ၊ လျှပ်စစ်ပစ္စည်းကိရိယာများ စသည်တို့ကို ဆိုးရွားစွာ ပျက်စီးစေခြင်းမှ ကာကွယ်ပေးသည်။

3. Undervoltage Protection (အချို့သော circuit breaker များတွင်ရနိုင်သည်- အချို့သောအတိုင်းအတာဖြင့် grid voltage သည် ပုံမှန်လည်ပတ်နေသော voltage အောက်တွင် ကျဆင်းသွားသောအခါ၊ circuit breaker သည် လျှပ်စစ်ပစ္စည်းများအား undervoltage မပျက်စီးစေရန် ကာကွယ်ရန်အတွက် circuit ကို အလိုအလျောက်ဖြတ်နိုင်သည်။ ဂရစ်ဗို့အား ပုံမှန်ပြန်ဖြစ်ပြီးနောက်၊ အချို့သော circuit breaker များသည် ၎င်းတို့အား ပြန်လည်အားမရသေးမီတွင် manual reset လိုအပ်ပြီး အချို့မှာ အလိုအလျောက်ပြန်ပိတ်နိုင်သည်။

ဗို့အားနည်းသော ဆားကစ်ဖြတ်ကိရိယာ

II Circuit breaker လုပ်ဆောင်ချက်များ

Isolation power supply- isolating switch ၏ အဓိကလုပ်ဆောင်ချက်မှာ live power supply မှ ပြုပြင်ထိန်းသိမ်းရန် လိုအပ်သော လျှပ်စစ်ပစ္စည်းများကို စိတ်ချယုံကြည်စွာ ခွဲထုတ်ရန်ဖြစ်ပြီး ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများ၏ ဘေးကင်းမှုကို သေချာစေပါသည်။ ဥပမာအားဖြင့်၊ ဓာတ်အားခွဲရုံရှိ လိုင်းတစ်ခု၏လျှပ်စစ်ပစ္စည်းများအား ပြုပြင်ထိန်းသိမ်းမှုပြုလုပ်သည့်အခါ isolating switch ကိုလည်ပတ်ခြင်းဖြင့်၊ စက်နှင့် power supply အကြားရှင်းလင်းပြတ်သားသော break point ကိုဖွဲ့စည်းနိုင်ပြီး၊ ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများကို ထိခိုက်မှုဖြစ်စေသော ရုတ်တရက် power supply ကိုကာကွယ်ပေးနိုင်သည်။

2. လုပ်ဆောင်ချက်ကို ကူးပြောင်းခြင်း- နှစ်ဆ-ဘတ်စ်ဘား သို့မဟုတ် အခြားဝါယာကြိုးစနစ်တွင်၊ ဆားကစ်၏ ချိတ်ဆက်မှုမုဒ်ကို ပြောင်းလဲရန် သီးခြားခလုတ်ကို အသုံးပြုပြီး စက်ပစ္စည်း သို့မဟုတ် လိုင်းများကို busbar အစုံမှ အခြားတစ်ခုသို့ ပြောင်းနိုင်စေခြင်းဖြင့် ပါဝါစနစ်လည်ပတ်မှုမုဒ်၏ ပြောင်းလွယ်ပြင်လွယ်ချိန်ညှိမှုကို သေချာစေသည်။ သို့သော်၊ switching လုပ်ဆောင်မှုအတွင်း၊ isolating switch ကို circuit breakers ကဲ့သို့သော စက်ပစ္စည်းများနှင့် တွဲဖက်အသုံးပြုလေ့ရှိသည်။

3. အသေးစားလျှပ်စီးပတ်လမ်းများလည်ပတ်ခြင်း- isolating switch သည် ချို့ယွင်းမှုမရှိသောဗို့အားထရန်စဖော်မာများနှင့်လျှပ်စီးကြောင်းဖမ်းကိရိယာများ၊ busbarများ၊ busbar နှင့် တိုက်ရိုက်ချိတ်ဆက်ထားသော ပစ္စည်းများ၏ capacitive current နှင့် transformer ၏ ကြားနေအမှတ်ရှိ ဓါးခလုတ်စသည်ဖြင့် အဖွင့်အပိတ်လုပ်နိုင်ပါသည်။

လျှပ်စစ်ဗို့အားနည်းသော ဆားကစ်ဖြတ်ကိရိယာ

III ခလုတ်တိုက်သည့်နည်းလမ်းဖြင့် ပတ်လမ်းဖြတ်ခြင်းများကို ခွဲခြားထားသည်။

Thermal circuit breaker- အပူပေးသောအခါ bimetallic strip သည် အဓိကအားဖြင့် အသုံးပြုသည်။ လျှပ်စီးကြောင်းအား လွန်ကဲနေချိန်တွင်၊ bimetallic strip သည် လျှပ်စီးကြောင်းမှ ထုတ်ပေးသော အပူကြောင့် ကွေးသွားကာ circuit ကိုဖြတ်ရန် tripping ယန္တရားကို အစပျိုးစေသည်။ ဤ circuit breaker ၏လုပ်ဆောင်ချက်အချိန်သည် overload current ၏အရွယ်အစားနှင့်ဆက်စပ်နေသည်။ Overload Current များလေလေ၊ လုပ်ဆောင်ချက် အချိန်တိုလေလေဖြစ်သည်။

2. Electromagnetic Circuit Breaker- လျှပ်စစ်သံလိုက် လျှပ်ကူးမှုနိယာမအပေါ် အခြေခံသည်။ circuit အတွင်း short circuit တစ်ခု ဖြစ်ပေါ်သောအခါ၊ ရုတ်တရက် ကြီးမားသော လျှပ်စီးကြောင်းသည် အားကောင်းသော လျှပ်စစ်သံလိုက် တွန်းအားကို ထုတ်ပေးပြီး ခလုတ်တိုက်သည့် ယန္တရားသည် လုပ်ဆောင်ပြီး circuit ကို လျင်မြန်စွာ ဖြတ်တောက်စေပါသည်။ တိုတောင်းသော လျှပ်စီးကြောင်းများအတွက် အလွန်အကဲဆတ်သည်။

3. အီလက်ထရွန်းနစ် Circuit Breaker- ၎င်းသည် အီလက်ထရွန်နစ် အစိတ်အပိုင်းများမှတစ်ဆင့် လက်ရှိပြင်းအားကို သိရှိပြီး အပြောင်းအလဲများကို စစ်ဆေးသည်။ ၎င်းသည် overload နှင့် short circuit ကဲ့သို့သော အကာအကွယ်လုပ်ဆောင်ချက်များကို ပိုမိုတိကျစွာအကောင်အထည်ဖော်နိုင်သည့်အပြင် အချို့သော အီလက်ထရွန်နစ်ဆားကစ်ဘရိတ်များသည် အဝေးထိန်းစနစ်နှင့် ဆက်သွယ်မှုဆိုင်ရာလုပ်ဆောင်ချက်များပါရှိပြီး ၎င်းသည် အတော်အတန်အဆင့်မြင့်သော circuit breaker အမျိုးအစားဖြစ်သည်။

ဗို့အားနိမ့်ခလုတ်ကို ဖြုတ်လိုက်ပါ။

IV တပ်ဆင်တည်နေရာအားဖြင့် ချိတ်ဆက်မှုဖြတ်တောက်ခြင်းများကို အမျိုးအစားခွဲခြားခြင်း။

Indoor disconnect switch- အများအားဖြင့် ဖြန့်ဖြူးရေးအခန်း သို့မဟုတ် အဆောက်အဦအတွင်း အခြားနေရာများတွင် တပ်ဆင်ထားပြီး၊ ၎င်းကို အိမ်တွင်းလျှပ်စစ်ပစ္စည်းကိရိယာများ၏ ခွဲထုတ်ခြင်းလုပ်ငန်းများအတွက် အသုံးပြုပါသည်။ ၎င်း၏ဖွဲ့စည်းပုံသည် အတော်လေးကျစ်လစ်ပြီး ထုထည်သည် သေးငယ်သောကြောင့် အတွင်းပိုင်းပတ်ဝန်းကျင်အခြေအနေများ အတော်လေးတည်ငြိမ်ပါသည်။

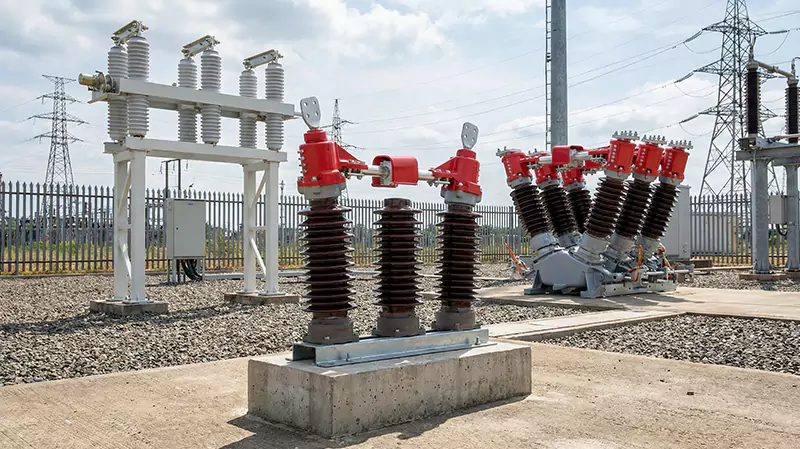

2. ပြင်ပအဆက်ဖြတ်သည့်ခလုတ်များ- ပြင်ပဓာတ်အားခွဲရုံများ၊ ဂီယာလိုင်းများနှင့် အခြားနေရာများတွင် တပ်ဆင်ထားသောကြောင့် ရှုပ်ထွေးသောရာသီဥတုအခြေအနေများကို ခံနိုင်ရည်ရှိရန် လိုအပ်ပါသည်။ ၎င်းတို့၏ဖွဲ့စည်းပုံသည်အတော်လေးခိုင်ခံ့ပြီးအလွန်ကောင်းမွန်သောရေစိမ်ခံခြင်း၊ လေတိုက်ခြင်းနှင့်ချေးခံနိုင်ရည်ရှိသောဂုဏ်သတ္တိများရှိသည်။

ဗို့အားမြင့်ခလုတ်ကို ဖြုတ်ပါ။

V. လည်ပတ်မှုယန္တရားအပေါ်အခြေခံ၍ ချိတ်ဆက်မှုဖြုတ်ထားသောခလုတ်များကို အမျိုးအစားခွဲခြားခြင်း။

Manual disconnect switch- အဖွင့်အပိတ်လုပ်ရန် လက်ကိုင်မှတဆင့် ကိုယ်တိုင်လုပ်ဆောင်မှု လိုအပ်ပါသည်။ လုပ်ဆောင်ချက်သည် ရိုးရှင်းပြီး တိုက်ရိုက်ဖြစ်ပြီး ကုန်ကျစရိတ်သက်သာသည်။ ဗို့အားနိမ့်ကျပြီး မကြာခဏလုပ်ဆောင်မှုနည်းသော အခြေအနေများတွင် ယေဘုယျအားဖြင့် ၎င်းကိုအသုံးပြုသည်။

2. Electric Isolating Switch- အဖွင့်နှင့်အပိတ် လုပ်ဆောင်ချက်များကို လျှပ်စစ်လည်ပတ်မှု ယန္တရားတစ်ခုမှတဆင့် ရရှိသည်။ ဤအထီးကျန်ခလုတ်အမျိုးအစားသည် အဝေးထိန်းခလုတ်ကို လုပ်ဆောင်နိုင်ပြီး ကြီးမားသောဓာတ်အားခွဲရုံများနှင့် အခြားစက်ရုံများတွင် ဗဟိုချုပ်ကိုင်မှုထိန်းချုပ်မှုနှင့် အလိုအလျောက်လုပ်ဆောင်မှုများကို လွယ်ကူချောမွေ့စေသည်။ သို့သော်လည်း ၎င်းတွင် ကုန်ကျစရိတ် မြင့်မားပြီး ပိုမိုရှုပ်ထွေးသော ဖွဲ့စည်းပုံရှိသည်။
