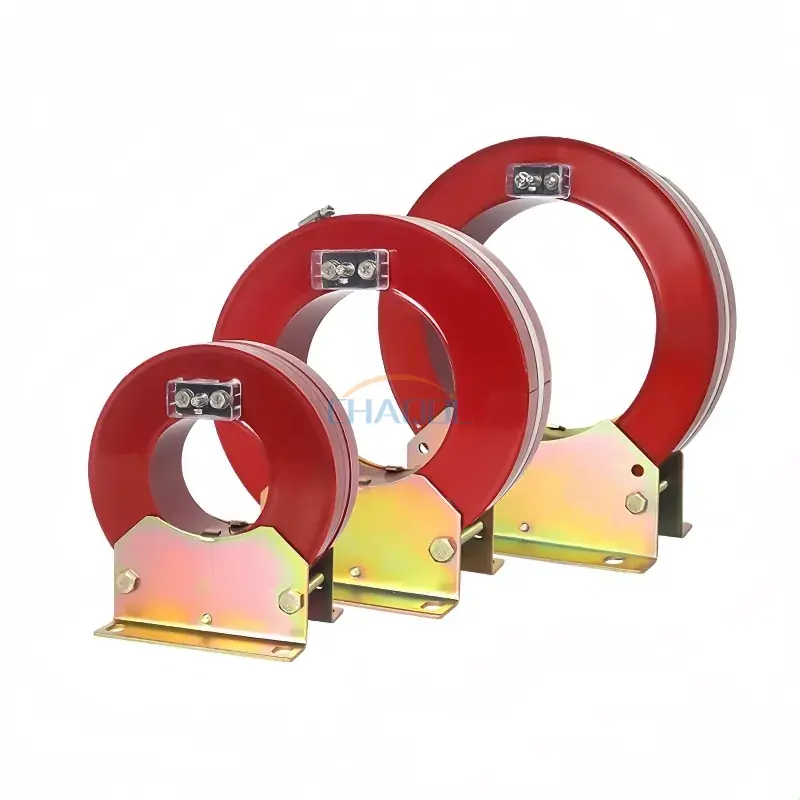

Zero Sequence Current Transformer

Zero Sequence Current Transformer သည် အလယ်အလတ်ဗို့အားလျှပ်စစ်ဓာတ်အားစနစ်များတွင် မြေကြီးချို့ယွင်းမှုကို ထောက်လှမ်းခြင်းနှင့် ကာကွယ်ခြင်းအတွက် ဒီဇိုင်းထုတ်ထားသည်။ ပုံမှန်အားဖြင့် ၎င်းကို 10kV ဖြန့်ချီရေးကွန်ရက်များတွင် ဟန်ချက်မညီသော သို့မဟုတ် ချို့ယွင်းနေသောအခြေအနေများအောက်တွင် ထုတ်ပေးသော လက်ကျန်လျှပ်စီးကြောင်းများကို စောင့်ကြည့်ရန်၊ ကာကွယ်မှုပြန်တမ်းများသည် မှားယွင်းနေသောဆားကစ်များကို လျင်မြန်စွာခွဲထုတ်ရန်နှင့် စနစ်၏ဘေးကင်းမှုနှင့် ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ရန် ကူညီပေးသည်။

ဤမော်ဒယ် (LXK-Φ80-200) သည် ပင်မကေဘယ်ကြိုးများကို ဖြုတ်ပစ်ခြင်းမရှိဘဲ တပ်ဆင်မှုကို ခွင့်ပြုသည့် ခွဲခြမ်း-core တည်ဆောက်မှုဖြင့် epoxy resin ဖုန်စုပ်နည်းပညာကို အသုံးပြုထားသည်။ အူတိုင်ကို အဆင့်မြင့် အအေးခံ ဆီလီကွန်စတီးမှ ထုတ်လုပ်ထားပြီး အကွေ့အကောက်များသည် အောက်ဆီဂျင်မပါသော ကြေးနီလျှပ်ကူးများကို အသုံးပြုကာ ရေရှည်လည်ပတ်မှုအတွင်း တည်ငြိမ်သော သံလိုက်စွမ်းဆောင်ရည်နှင့် ဆုံးရှုံးမှုနည်းပါးကြောင်း သေချာစေရန်အတွက် ဖြစ်သည်။

ထုတ်ကုန်အစစ်အမှန်ဓာတ်ပုံများ

ထုတ်ကုန် အသွင်အပြင်နှင့် အတိုင်းအတာ ပုံကြမ်း

ဤ Zero Sequence Current Transformer ၏ အဓိကအားသာချက်မှာ ပင်မကေဘယ်ကြိုးများကို မဖြုတ်ဘဲ တပ်ဆင်ခြင်းအား ခွင့်ပြုသည့် ၎င်း၏ခွဲခြမ်း-core တည်ဆောက်မှုဖြစ်သည်။ အပိုင်းနှစ်ပိုင်း core ဒီဇိုင်းသည် ကုပ်တွယ်ခြင်းနှင့်အတူ ပေါင်းစပ်ထားခြင်းသည် ပြန်လည်ပြုပြင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်းဆိုင်ရာ ပရောဂျက်များတွင် ဆိုက်တွင်းတပ်ဆင်ခြင်းစွမ်းဆောင်ရည်ကို သိသိသာသာ တိုးတက်စေသည်။

Relay နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

အဆင့်သတ်မှတ်ထားသော လျှပ်ကာအဆင့်- 0.5/3KV

ထုတ်ကုန်အင်္ဂါရပ်များ

split-core epoxy resin တည်ဆောက်ပုံသည် မူလကေဘယ်ကြိုးများကို မဖယ်ရှားဘဲ အမြန်တပ်ဆင်မှုကို ခွင့်ပြုပေးပြီး ပြုပြင်ထိန်းသိမ်းမှုနှင့် ပြန်လည်ပြုပြင်ရေးပရောဂျက်များတွင် ရပ်နားချိန်ကို လျှော့ချပေးသည်။ ဒီဇိုင်းသည် ကြမ်းတမ်းသော လျှပ်စစ်ပတ်၀န်းကျင်တွင် စက်ပိုင်းဆိုင်ရာ တည်ငြိမ်မှုနှင့် ရေရှည်လျှပ်ကာပစ္စည်းများ စိတ်ချရမှုကိုလည်း တိုးတက်စေသည်။

စက်ပစ္စည်းသည် အနိမ့်နှင့် မြင့်မားသော ကျန်ရှိနေသော လက်ရှိအခြေအနေများအောက်တွင် တည်ငြိမ်သော တိုင်းတာခြင်းစွမ်းဆောင်ရည်ကို ပေးစွမ်းပြီး ၎င်းသည် စက်မှုဖြန့်ဖြူးရေးကွန်ရက်များ၊ ဓာတ်အားခွဲရုံများနှင့် ကျစ်လျစ်သော ခလုတ်ဂီယာ တပ်ဆင်မှုများတွင် အကာအကွယ်စနစ်များအတွက် သင့်လျော်စေသည်။

ပုံမှန်လည်ပတ်မှုအခြေအနေများ

1. တပ်ဆင်ခြင်း- အိမ်တွင်းအသုံးပြုမှု

2. အပူချိန်အကွာအဝေး: -5 ℃မှ 40 ℃, နေ့စဉ်ပျမ်းမျှ ≤ 30 ℃

3. ပတ်ဝန်းကျင်- အဆိပ်မရှိသော၊ ညစ်ညမ်းမှုနည်းသောနေရာများ

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- Zero Sequence Current Transformer ၏ အဓိကလုပ်ဆောင်ချက်ကား အဘယ်နည်း။
A- ၎င်းသည် အဆင့်သုံးဆင့်စနစ်များတွင် မြေကြီးချို့ယွင်းမှုများကြောင့် ဖြစ်ပေါ်လာသော မညီမျှမှုကို ရှာဖွေတွေ့ရှိပြီး ချို့ယွင်းနေသော ဆားကစ်များကို ခွဲထုတ်ရန်အတွက် ထပ်ဆင့်ကာကွယ်ရေးစနစ်များအတွက် အချက်ပြမှုများကို ပံ့ပိုးပေးပါသည်။

Q2- စနစ်ကို မပိတ်ဘဲ တပ်ဆင်နိုင်ပါသလား။
A- ဟုတ်ကဲ့၊ ခွဲထွက်-core ဒီဇိုင်းသည် လက်ရှိကေဘယ်ကြိုးများကို အဆက်ပြတ်ခြင်းမရှိဘဲ တပ်ဆင်ခွင့်ပြုသည်။

Q3- အဆင့်သတ်မှတ်ထားသော လက်ရှိကို ပုံသေ သို့မဟုတ် စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။
A- စနစ်လိုအပ်ချက်များအပေါ်အခြေခံ၍ မူလလက်ရှိအဆင့်သတ်မှတ်ချက်ကို စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။

Q4- ၎င်းသည် မည်သည့်ကာကွယ်မှုစနစ်များနှင့် ကိုက်ညီသနည်း။
A- ၎င်းသည် earth fault relays၊ protection panels နှင့် switchgear စောင့်ကြည့်ရေးစနစ်များနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။

Q5: အူတိုင်နှင့် အကွေ့အကောက်များတွင် မည်သည့်ပစ္စည်းများကို အသုံးပြုသနည်း။
A: ၎င်းသည် အအေးခံထားသော ဆီလီကွန်စတီးအူတိုင်များနှင့် ဆုံးရှုံးမှုနည်းပါးပြီး ထိရောက်မှုမြင့်မားရန်အတွက် အောက်ဆီဂျင်မပါသော ကြေးနီအကွေ့များကို အသုံးပြုသည်။

Q6: ၎င်းကို ပုံမှန်အားဖြင့် မည်သည့်နေရာတွင် တပ်ဆင်သနည်း။
A- ၎င်းကို ring main ယူနစ်များ၊ ဖြန့်ဖြူးရေးပုံးများ၊ ထရန်စဖော်မာများနှင့် circuit breaker protection panels များတွင် အများအားဖြင့် တပ်ဆင်ထားသည်။
