Core Current Transformer မှတဆင့်

Model:LMZC-10

Anqiang Power သည် တရုတ်တွင် core current ထရန်စဖော်မာများမှတဆင့် ထုတ်လုပ်သူဖြစ်သည်။ ဤလက်ရှိထရန်စဖော်မာများသည် 35KV အောက် လည်ပတ်မှုဗို့အားရှိသော AC ပါဝါစနစ်များအတွက် သင့်လျော်ပြီး ဓာတ်အားဖြန့်ဖြူးရေးကိရိယာများတွင် လက်ရှိတိုင်းတာခြင်းနှင့် ဆားကစ်အကာအကွယ်အတွက် အသုံးပြုပါသည်။ 10KV၊ 24KV နှင့် 35KV ကဲ့သို့သော ဗို့အားအဆင့်များအတွက် through-core လက်ရှိထရန်စဖော်မာများကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Anqiang Power သည် ခေတ်မီဓာတ်အားဖြန့်ဖြူးရေးစနစ်များ၏ နယ်ပယ်အသုံးချမှုလိုအပ်ချက်များအပေါ် အခြေခံ၍ Core အမျိုးအစားကို ဖော်ဆောင်ပေးပါသည်။ GIS၊ RMU နှင့် compact substations ကဲ့သို့သော အလယ်အလတ်ဗို့အား switchgear ပတ်ဝန်းကျင်များအတွက် ဒီဇိုင်းထုတ်ထားပြီး၊ ထုတ်ကုန်သည် ရှုပ်ထွေးသောလည်ပတ်မှုအခြေအနေများအောက်တွင် တည်ငြိမ်သောတိုင်းတာမှုစွမ်းဆောင်ရည်ကို ပေးပါသည်။ ၎င်းသည် ဝိုင်ယာကြိုးများနှင့် ပြုပြင်ထိန်းသိမ်းစဉ်အတွင်း ဘေးကင်းမှုနှင့် မြင်နိုင်စွမ်းကို တိုးတက်ကောင်းမွန်စေရန် မီးမလောင်နိုင်သော ABS အိမ်ရာနှင့် အလုံပိတ် ဖောက်ထွင်းမြင်ရနိုင်သော ဂိတ်အကာပါရှိသော အပြည့်အ၀ လျှပ်ကာဖွဲ့စည်းပုံကို လက်ခံထားသည်။

လက်တွေ့ကျကျ တိုင်းတာခြင်း နှင့် အကာအကွယ် ဆားကစ်များတွင်၊ ဓာတ်အားစနစ်များရှိ အချိန်နှင့်တပြေးညီ လက်ရှိနမူနာနှင့် ထပ်ဆင့်ကာကွယ်ရေးအတွက် တွင်ကျယ်စွာ အသုံးပြုပါသည်။ ၎င်း၏ခွဲခြမ်း-core သို့မဟုတ် ring-type ဖွဲ့စည်းပုံသည် ပင်မစပယ်ယာကို မဖြုတ်ဘဲ ပင်မကြိုးများ သို့မဟုတ် ဘတ်စ်ဘားများပေါ်တွင် တိုက်ရိုက်တပ်ဆင်နိုင်စေပြီး ပြန်လည်ပြုပြင်ခြင်း သို့မဟုတ် ပြုပြင်ထိန်းသိမ်းမှု ပရောဂျက်များအတွင်း ထိရောက်မှုကို တိုးတက်စေသည်။

ဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းနှင့် လုပ်ငန်းအခြေခံမူ

၎င်းကို toroidal silicon steel core နှင့် epoxy resin casting insulation ဖြင့်တည်ဆောက်ထားသည်။ ပင်မစပယ်ယာသည် တစ်လှည့်အကွေ့အကောက်တစ်ခုအဖြစ် လုပ်ဆောင်သည်၊ ၎င်းသည် သံလိုက်ချိတ်ဆက်မှုထိရောက်မှုကို သိသိသာသာတိုးတက်စေပြီး လည်ပတ်မှုအတွင်း စွမ်းအင်ဆုံးရှုံးမှုကို လျှော့ချပေးသည်။

တည်ငြိမ်သော လက်ရှိထွက်ရှိမှုနှင့် တိုင်းတာမှုတိကျမှုသေချာစေရန် ဒုတိယအကွေ့အကောက်များကို လျှပ်ကူးနိုင်သော ကြေးနီဝါယာကြိုးဖြင့် ပြုလုပ်ထားသည်။ အပြည့်အ၀ အလုံပိတ် epoxy resin တည်ဆောက်ပုံသည် အစိုဓာတ်ခံနိုင်ရည်၊ ဖုန်မှုန့်ကာကွယ်ရေးနှင့် ရေရှည်စက်ပိုင်းဆိုင်ရာ တည်ငြိမ်မှုကို တိုးမြင့်စေသည်။

လျှပ်စစ်အင်ဂျင်နီယာဆိုင်ရာအသုံးချပရိုဂရမ်များတွင်၊ စဉ်ဆက်မပြတ်လည်ပတ်နေသောပတ်ဝန်းကျင်တွင်၎င်း၏ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံနှင့်ယုံကြည်စိတ်ချရသောစွမ်းဆောင်ရည်အတွက်ဖြတ်သန်း Core Current Transformer ကိုပိုမိုနှစ်သက်သည်။

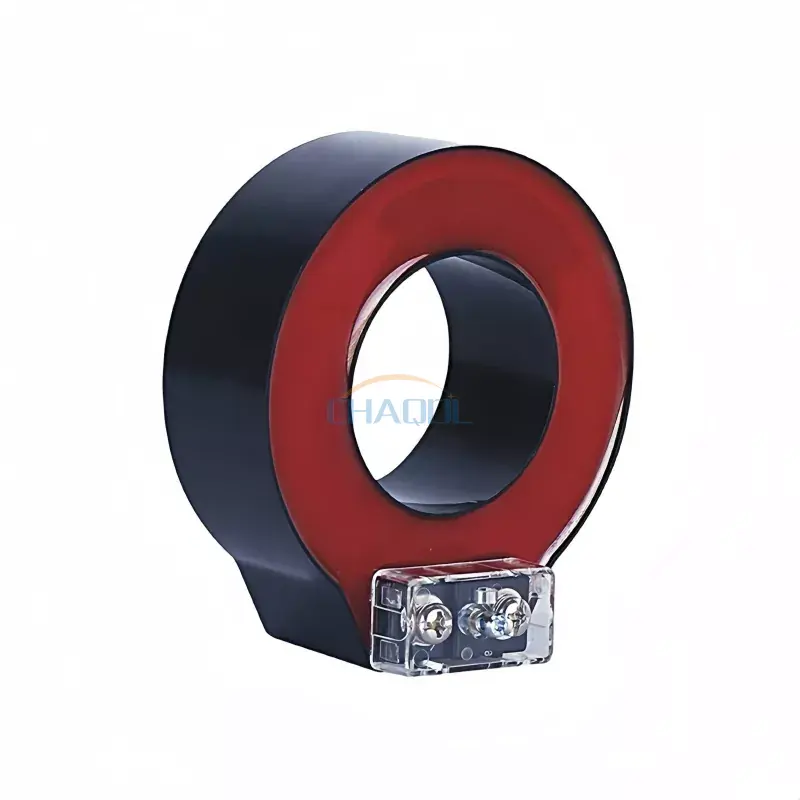

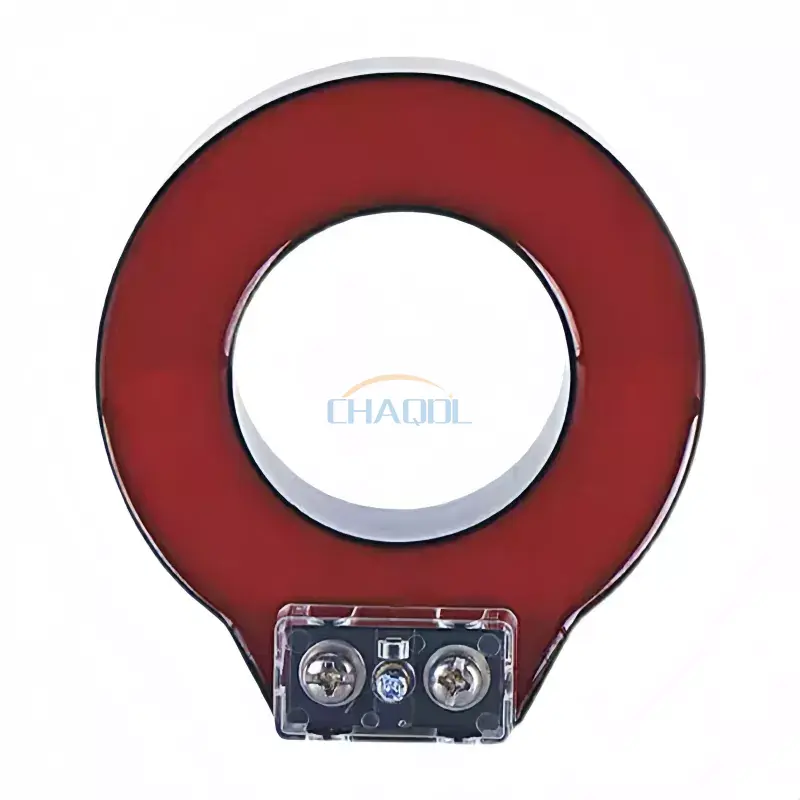

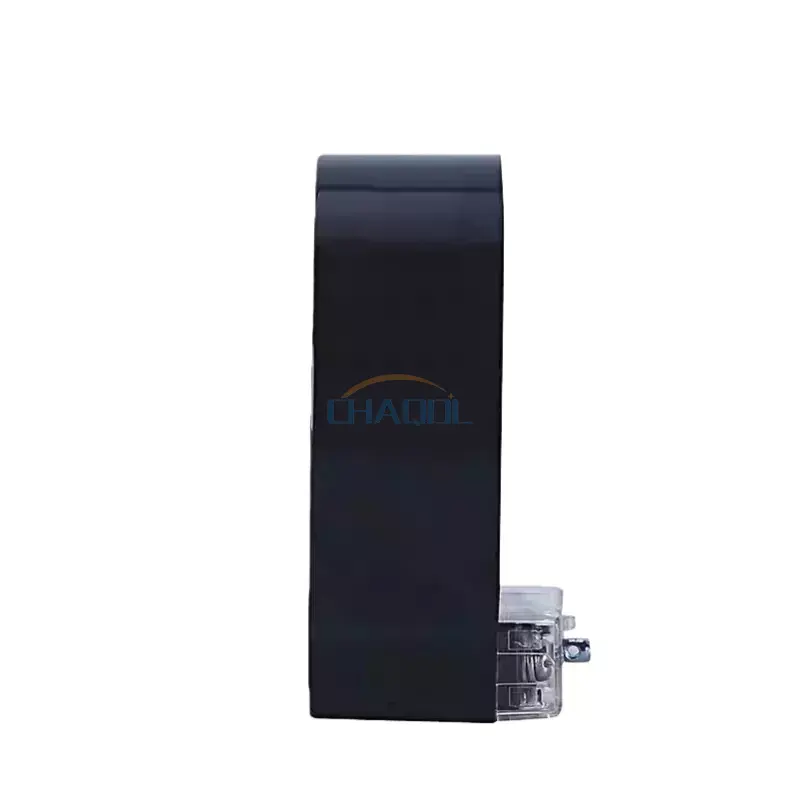

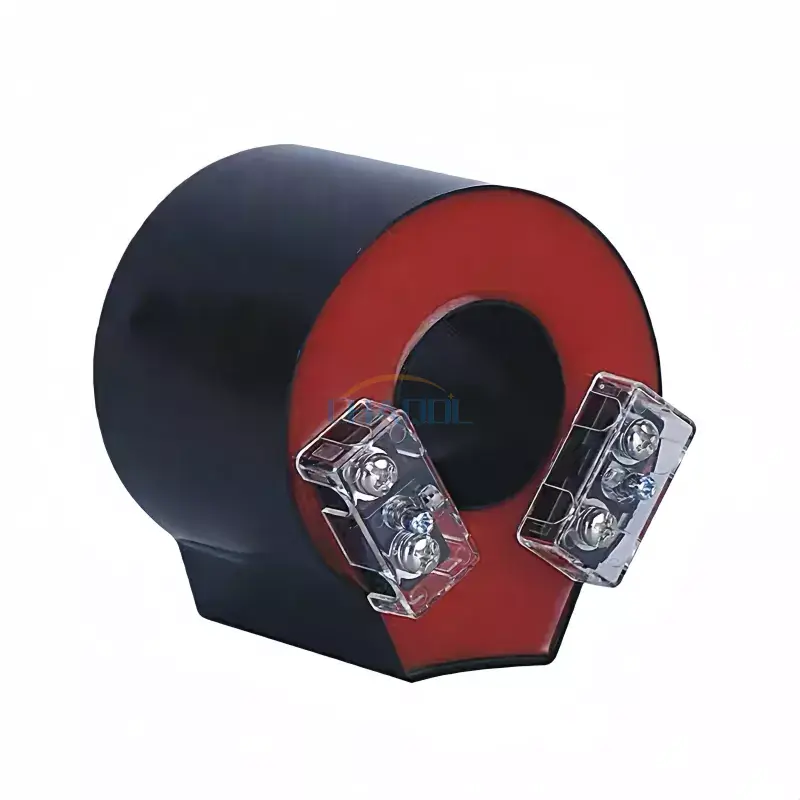

ထုတ်ကုန်ရုပ်ပုံပြသမှု

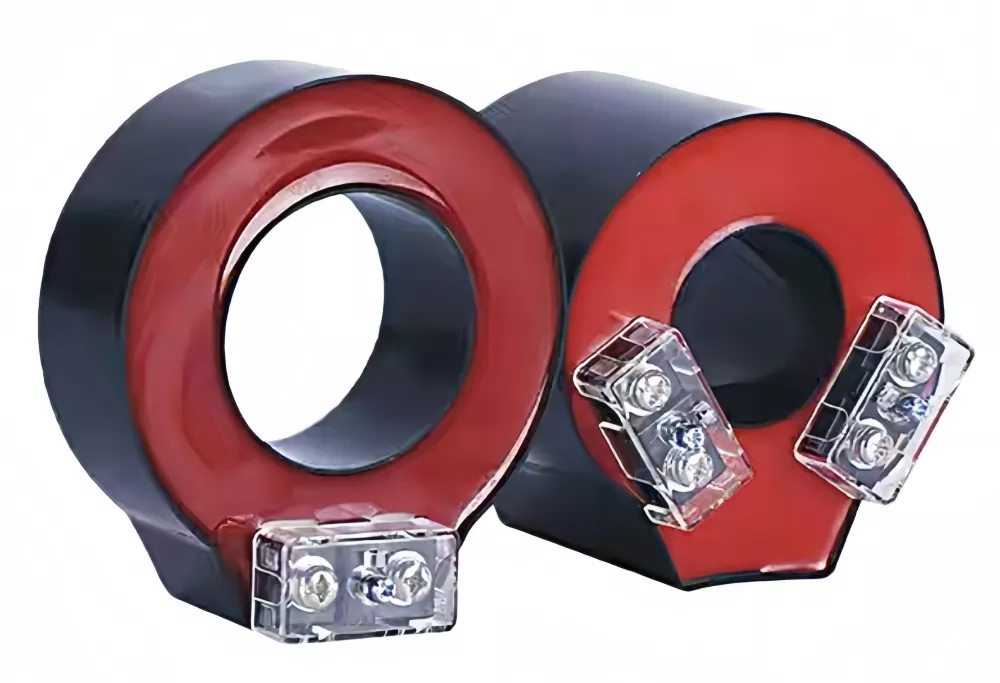

Through Core Current Transformer

ထုတ်ကုန်အမည်	core current transformer မှတဆင့်	ထုတ်ကုန်မော်ဒယ်	LMZC-10
အဆင့်သတ်မှတ်ထားသော အကြိမ်ရေ	50/60Hz	ထုတ်ကုန်ပစ္စည်း	ABS flame retardant
Anti-fouling အဆင့်သတ်မှတ်ချက်	အဆင့် ၂	အလယ်တန်းလက်ရှိ	5A/1A
ပတ်ဝန်းကျင်အပူချိန်	-350℃-550℃	အမြင့်	≤1000 မီတာ

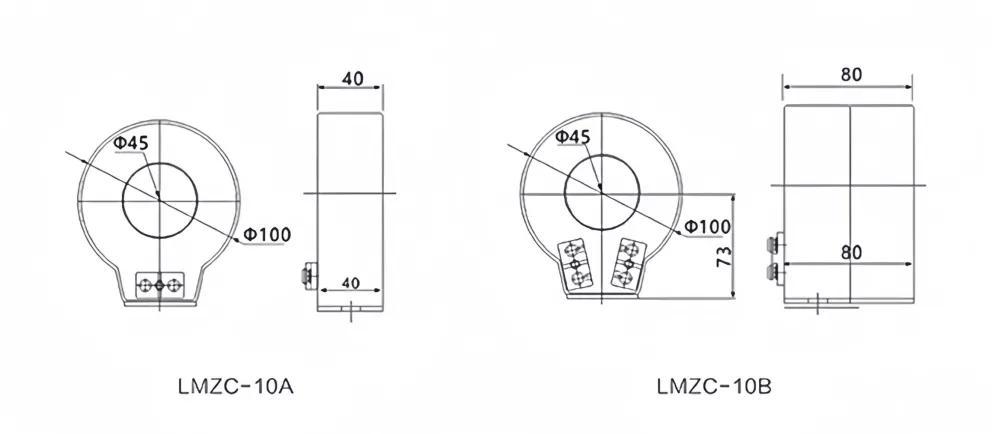

ထုတ်ကုန်အတိုင်းအတာ ဇယား

Through Core Current Transformer

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

မော်ဒယ်	သုံးပါ။	လက်ရှိ Transformer တိုင်းတာခြင်း။			အကာအကွယ်လက်ရှိထရန်စဖော်မာ			Dual-Winding လက်ရှိထရန်စဖော်မာ
	မူလလက်ရှိ အဆင့်သတ်မှတ်ထားသည်။	တိကျမှုအဆင့်နှင့် အဆင့်သတ်မှတ်ထားသော ဝန် (VA)			တိကျမှုအဆင့်နှင့် အဆင့်သတ်မှတ်ထားသော ဝန် (VA)			တိကျမှုအဆင့်နှင့် အဆင့်သတ်မှတ်ထားသော ဝန် (VA)
	မူလလက်ရှိ အဆင့်သတ်မှတ်ထားသည်။	0.2 စက္ကန့်	0.2	0.5	10P ၅	10P10	10P15	0.5	1	10P10	10P5
LMZC-10-3	75	__	__	__	__	__	__	__	__	__	__
	100	__	__	__	2.5	__	__	__	__	__	__
	150	2.5	2.5	2.5	2.5	__	__	__	__	__	__
	200	2.5	2.5	2.5	3.75	__	__	__	__	__	__
	300	5	5	5	5	__	__	__	__	__	__
	400	5	5	5	5	2.5	__	__	__	__	__
	500	10	10	10	7.5	2.5	__	__	__	__	__
	600	10	10	10	10	5	__	__	__	__	__
LMZC-10-4	50	__	__	2.5	__	__	__	__	__	__	__
	75	2.5	3.75	3.75	2.5	__	__	__	__	__	__
	100	5	5	5	5	2.5	1.5	__	__	__	__
	150	5	5	5	7.5	3.75	1.5	__	__	__	__
	200	7.5	7.5	7.5	10	5	2.5	5	5	__	2.5
	300	10	10	15	15	7.5	5	7.5	7.5	__	3.75
	400	15	20	20	20	10	7.5	7.5	7.5	2.5	5
	500	20	25	25	25	10	7.5	10	10	2.5	5
	600	20	25	30	25	10	7.5	10	10	3.75	7.5

လျှောက်လွှာနယ်ပယ်နှင့် တပ်ဆင်မှုမှတ်စုများ

ဤစီးရီးကို ဗို့အားနိမ့်ဖြန့်ဖြူးသော ဗီဒိုများ၊ မီတာတိုင်းတာခြင်း panel များနှင့် စက်မှုလုပ်ငန်းသုံး အလိုအလျောက်စနစ်များတွင် တွင်ကျယ်စွာ အသုံးချပါသည်။ တပ်ဆင်နေစဉ်အတွင်း ရှိပြီးသား ဘတ်စ်ဘားများ သို့မဟုတ် ကေဘယ်ကြိုးများ အဆက်ဖြတ်၍မရသော ပြန်လည်ပြုပြင်ရေး ပရောဂျက်များအတွက် အထူးသင့်လျော်ပါသည်။ တည်ငြိမ်သောစိုထိုင်းဆနှင့် အပူချိန်ထိန်းချုပ်မှုဖြင့် အိမ်တွင်းပတ်ဝန်းကျင်တွင် စဉ်ဆက်မပြတ်လုပ်ဆောင်မှုကို ပံ့ပိုးပေးသည်။

လျှောက်လွှာနယ်ပယ်

တိကျသော လက်ရှိစောင့်ကြည့်မှုနှင့် ကာကွယ်မှုညှိနှိုင်းမှု လိုအပ်သော လျှပ်စစ်ဓာတ်အားစနစ်များတွင် တွင်ကျယ်စွာ အသုံးချသည်။ ၎င်းသည် စက်မှုလုပ်ငန်းနှင့် အသုံးဝင်မှုအတိုင်းအတာ တပ်ဆင်မှုအတွက် သင့်လျော်သည်။

ဗို့အားအနိမ့်နှင့် အလတ်စား switchgear စနစ်များ
ဓာတ်အားဖြန့်ဖြူးရေးပုံးများနှင့် မီတာတိုင်းတာရေးပြားများ
ဓာတ်အားခွဲရုံ ကာကွယ်ရေးနှင့် စောင့်ကြည့်ရေးစနစ်များ
စက်မှုအလိုအလျောက်စနစ်ပါဝါထိန်းချုပ်မှုစနစ်များ
ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်သုံး ဓာတ်အားထုတ်လုပ်ရေးစနစ်များ

တပ်ဆင်မှုလိုအပ်ချက်များ

တိုင်းတာမှုတိကျမှုနှင့် ဘေးကင်းသောလည်ပတ်မှုသေချာစေရန် သင့်လျော်သောတပ်ဆင်မှုသည် မရှိမဖြစ်လိုအပ်ပါသည်။ ဟန်ချက်ညီသော သံလိုက်ဓာတ် ဖြန့်ဖြူးမှုကို ထိန်းသိမ်းရန် အဓိက conductor သည် core ၏ အလယ်ဗဟိုကို ဖြတ်သန်းရပါမည်။

စပယ်ယာကို အူတိုင်ပြတင်းပေါက်အတွင်း ဗဟိုပြုထားပါ။
လည်ပတ်နေစဉ်အတွင်း ဒုတိယပတ်လမ်းကို ဖွင့်မထားပါနှင့်
အလယ်တန်း terminal ၏ယုံကြည်စိတ်ချရသောမြေပေါ်ရှိသေချာပါစေ။
စက်ပိုင်းဆိုင်ရာတည်ငြိမ်မှုအတွက် လျှပ်ကာတပ်ဆင်ခြင်း ဟာ့ဒ်ဝဲကို အသုံးပြုပါ။

စွမ်းဆောင်ရည် အားသာချက်များ

သမားရိုးကျ လက်ရှိထရန်စဖော်မာများနှင့် နှိုင်းယှဉ်ပါက Core Current Transformer သည် လျှပ်စစ်တိုင်းတာမှုစနစ်များတွင် ပိုမိုကောင်းမွန်သော လည်ပတ်မှုစွမ်းဆောင်ရည်နှင့် ရေရှည်တည်ငြိမ်မှုကို ပေးစွမ်းသည်။

တည်ငြိမ်သော linear တုံ့ပြန်မှုနှင့်အတူ မြင့်မားသော တိုင်းတာမှုတိကျမှု
သေးငယ်သော core ဆုံးရှုံးမှုနှင့် လျှပ်စစ်သံလိုက် စွမ်းဆောင်ရည်ကို တိုးတက်စေသည်။
ပိုမိုကောင်းမွန်သောပတ်ဝန်းကျင်ခံနိုင်ရည်ရှိမှုအတွက် Epoxy resin အကာအကွယ်
အကန့်အသတ်ရှိသော တပ်ဆင်နေရာအတွက် သင့်လျော်သော ကျစ်ကျစ်လစ်လစ် ဒီဇိုင်း
ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ချက် အနည်းဆုံးဖြင့် တာရှည်ခံသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1: ဒီထုတ်ကုန်ရဲ့ အဓိကလုပ်ဆောင်ချက်က ဘာလဲ။
A- အထူးသဖြင့် ဖြန့်ဖြူးခြင်းနှင့် မီတာတိုင်းတာခြင်းဆိုင်ရာ အသုံးချမှုများတွင် လျှပ်စစ်စနစ်များတွင် လက်ရှိတိုင်းတာခြင်းနှင့် အကာအကွယ်အတွက် အသုံးပြုသည်။

Q2- စနစ်ကို မပိတ်ဘဲ တပ်ဆင်နိုင်ပါသလား။
A- ဟုတ်ကဲ့၊ ၎င်း၏ခွဲထွက်-core ဒီဇိုင်းသည် ပင်မစပယ်ယာကို အဆက်ဖြတ်ခြင်းမရှိဘဲ တပ်ဆင်မှုကို ခွင့်ပြုသည်။

Q3- ၎င်းသည် မည်သည့်စနစ်များနှင့် ကိုက်ညီသနည်း။
A: ၎င်းသည် RMU နှင့် control panels အပါအဝင် low နှင့် medium voltage switchgear အတွက် သင့်လျော်သည်။

Q4: insulation အဆင့်ကဘာလဲ။
A- လျှပ်ကာအဆင့်သည် စက်မှုဖြန့်ဖြူးရေးပတ်ဝန်းကျင်အတွက် ဒီဇိုင်းထုတ်ထားပြီး အဆင့်သတ်မှတ်ထားသော ဗို့အားအခြေအနေများအောက်တွင် ဘေးကင်းသောလည်ပတ်မှုကို သေချာစေသည်။

Q5: အပြင်မှာသုံးလို့ရလား။
A: ၎င်းကို အိမ်တွင်းအသုံးပြုရန်အတွက် အဓိကအားဖြင့် ဒီဇိုင်းထုတ်ထားပါသည်။ ပြင်ပတပ်ဆင်မှုတွင် နောက်ထပ်အကာအကွယ်အကာအရံများ လိုအပ်သည်။

Q6: ပြုပြင်ထိန်းသိမ်းမှု ဘယ်လောက်ကြာကြာ လိုအပ်ပါသလဲ။
A- ပုံမှန်လည်ပတ်မှုအခြေအနေအောက်တွင်၊ မကြာခဏပြုပြင်ထိန်းသိမ်းရန်မလိုအပ်ဘဲ အချိန်အခါအလိုက် စစ်ဆေးခြင်းသည် လုံလောက်ပါသည်။

နောက်ဆုံးမှတ်စု- ၎င်းအား Core Current Transformer မှတဆင့် ခေတ်မီဓာတ်အားဖြန့်ဖြူးရေးစနစ်များတွင် ရေရှည်တည်ငြိမ်စွာလည်ပတ်နိုင်စေရန်အတွက် ဒီဇိုင်းထုတ်ထားပြီး ယုံကြည်စိတ်ချရသောအတိုင်းအတာနှင့် အကာအကွယ်စွမ်းဆောင်ရည်ကိုသေချာစေသည်။
