126KV Outdoor SF6 Circuit Breaker

126KV Outdoor SF6 Circuit Breaker (model LW36-126) သည် ပါဝါဓာတ်အားလိုင်းခွဲရုံများ၊ အသုံးဝင်သော ဂီယာစနစ်များနှင့် အကြီးစားစက်မှုလျှပ်စစ်ကွန်ရက်များအတွက် ဒီဇိုင်းထုတ်ထားသော ဗို့အားမြင့် ဂီယာအတန်းအစား switching device တစ်ခုဖြစ်သည်။ ၎င်းကို ထိန်းချုပ်ခြင်း၊ ကာကွယ်ခြင်းနှင့် ကူးပြောင်းခြင်းအတွက် ဝန်လက်ရှိ၊ ဝန်ပိုလျှပ်စီးကြောင်းနှင့် short-circuit fault current တို့ကို ကျယ်ကျယ်ပြန့်ပြန့် အသုံးပြုကြပြီး အပြန်အလှန်ချိတ်ဆက်ထားသော ဓာတ်အားစနစ်များတွင် ကြိုးပတ်ဆားကစ်ဖြတ်ကာအဖြစ်လည်း လုပ်ဆောင်နိုင်သည်။

ဤ 126KV Outdoor SF6 Circuit Breaker သည် ဆာလဖာ hexafluoride (SF6) ဓာတ်ငွေ့ကို arc-quenching နှင့် insulation ကြားခံအဖြစ်၊ ကော်လံတစ်ခု၊ တိုင်တစ်ခုလျှင် single-break လုပ်ခြင်းနှင့်အတူ ပေါင်းစပ်ထားသည်။ အနှောက်အယှက်ဖြစ်နေစဉ်တွင်၊ အလိုအလျောက်စွမ်းအင် arc ငြှိမ်းသတ်ခြင်းနိယာမသည် arc chamber အတွင်းရှိ မြန်နှုန်းမြင့်ဓာတ်ငွေ့စီးဆင်းမှုကို ထုတ်ပေးပြီး arc ကို ထိရောက်စွာ အေးမြပြီး ငြိမ်းသတ်နိုင်ကာ မြင့်မားသော အမှားအယွင်းများအောက်တွင် တည်ငြိမ်သော ကွဲထွက်မှုစွမ်းဆောင်ရည်ကို သေချာစေပါသည်။

LW36-126 သည် CT-driven motor spring လည်ပတ်မှုယန္တရားနှင့် အဆင့်သုံးဆင့်ရှိ စက်ပိုင်းဆိုင်ရာချိတ်ဆက်မှုစနစ်တို့နှင့်အတူ တပ်ဆင်ထားပြီး၊ LW36-126 သည် တိကျသောကူးပြောင်းခြင်းစွမ်းဆောင်ရည်၊ မြင့်မားသောစက်ပိုင်းဆိုင်ရာယုံကြည်စိတ်ချရမှုနှင့် ပြင်ပပတ်ဝန်းကျင်များတောင်းဆိုနေသည့်အတွက် အလွန်ကောင်းမွန်သော ရေရှည်လည်ပတ်တည်ငြိမ်မှုကို ပေးဆောင်ပါသည်။

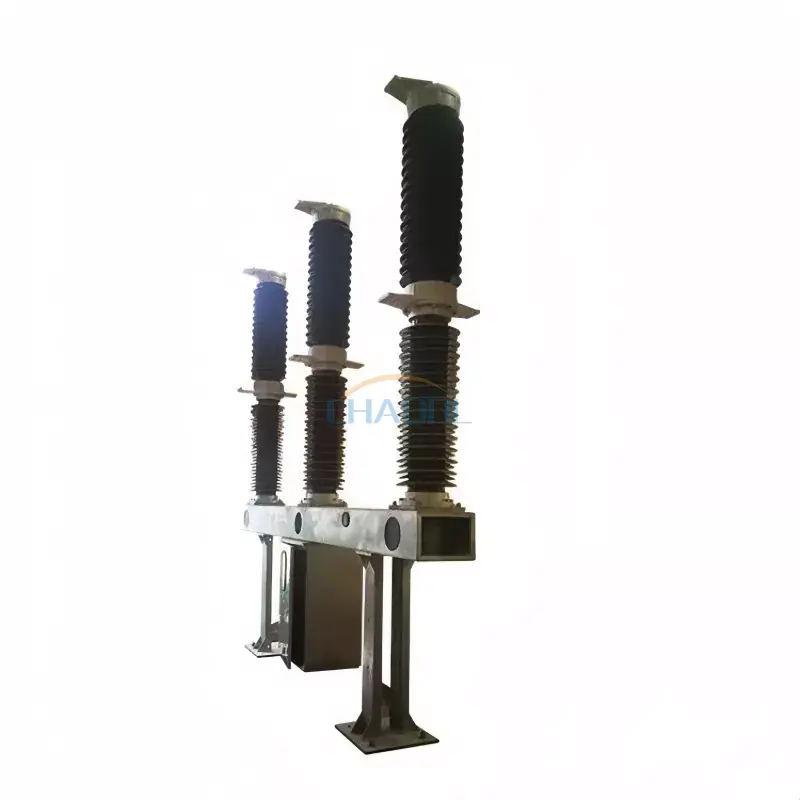

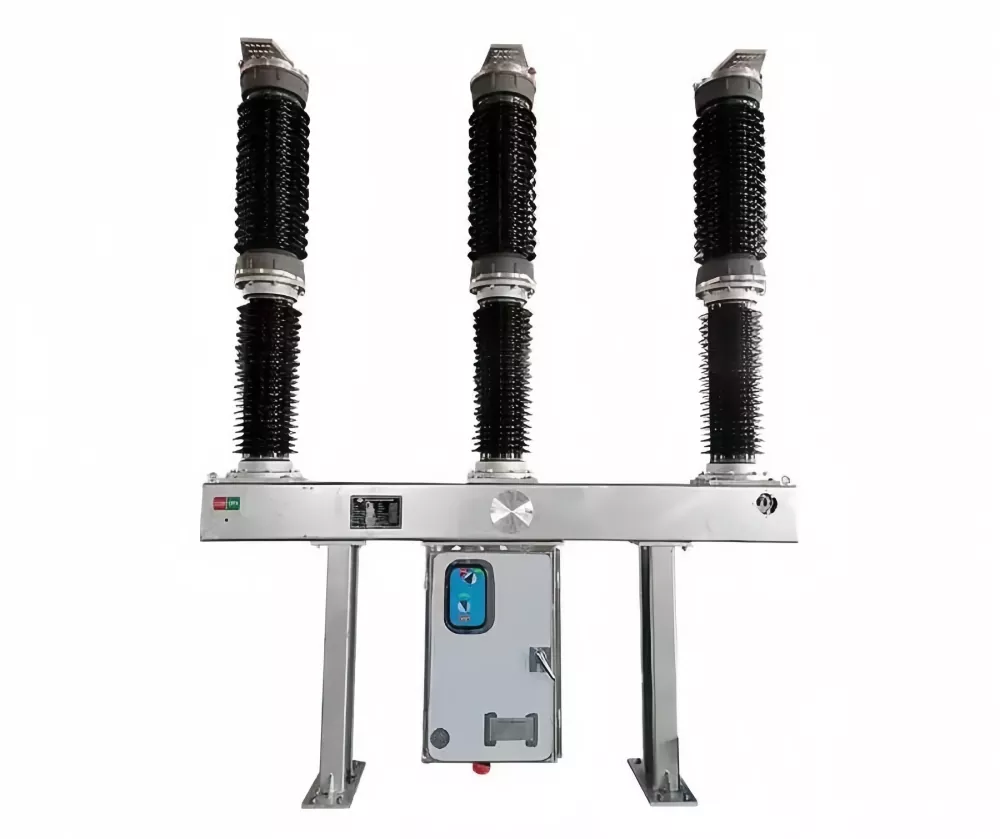

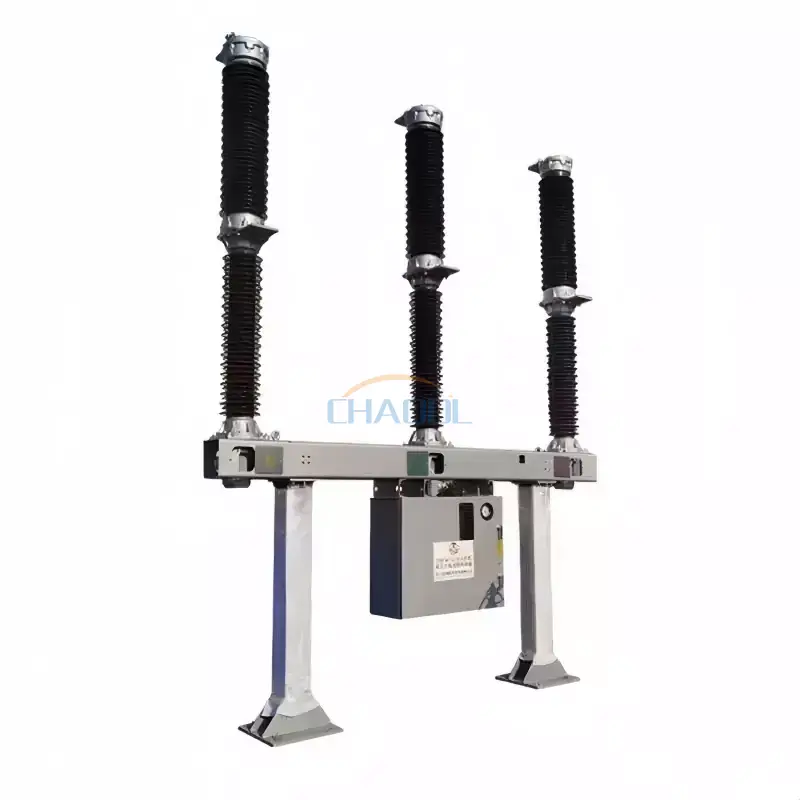

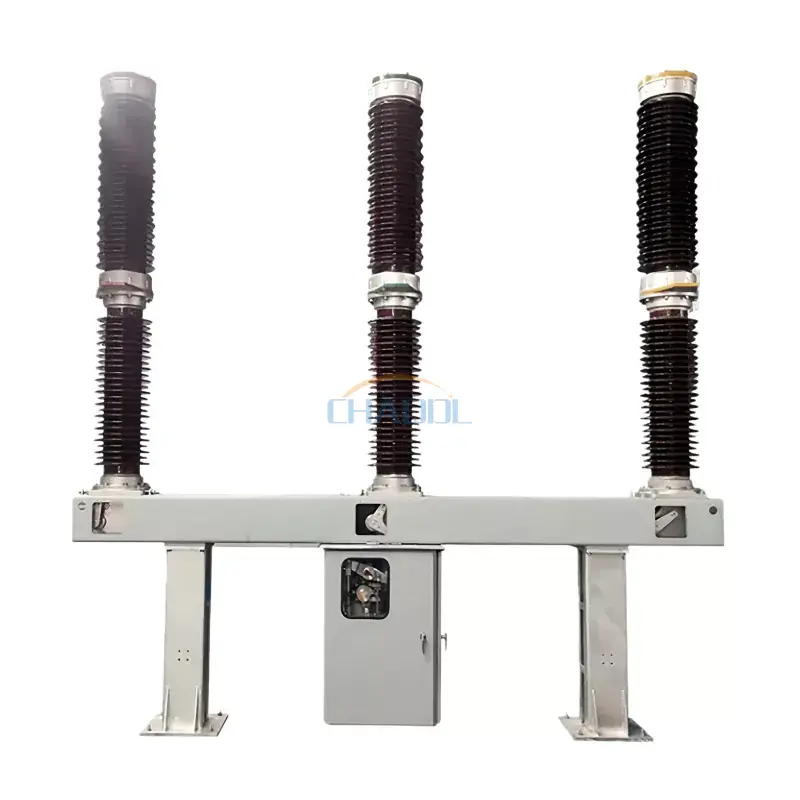

ထုတ်ကုန်ပုံပန်းသဏ္ဍာန်

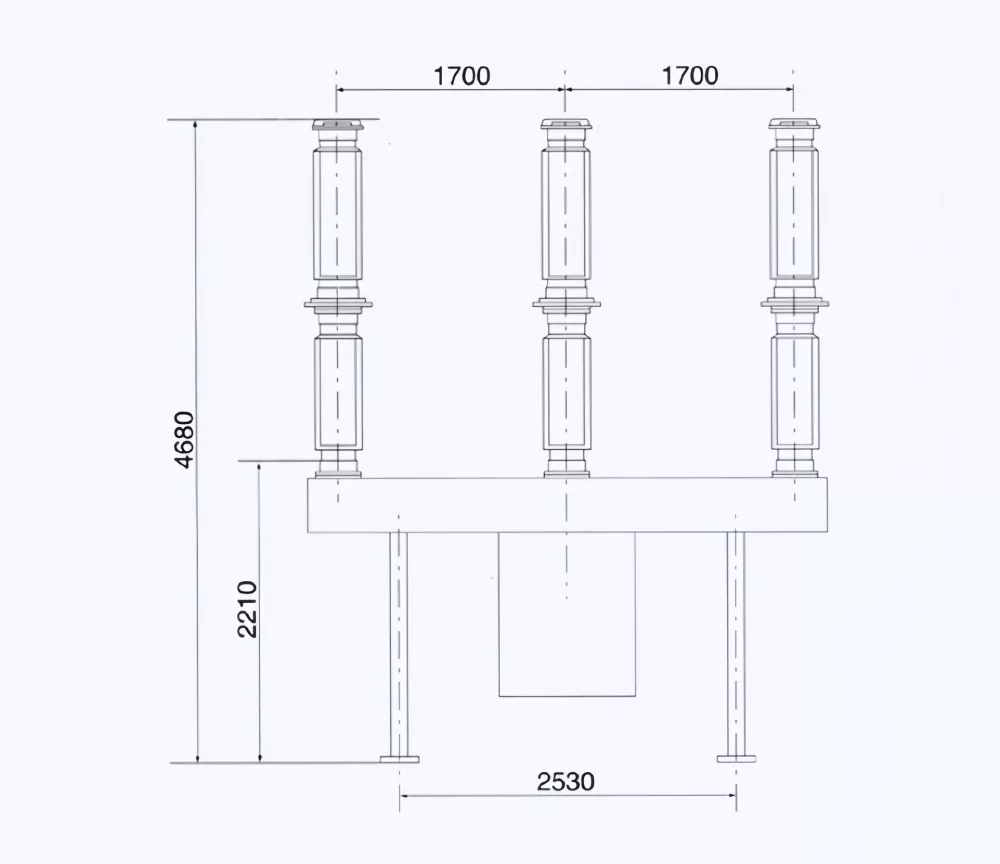

ကုန်ပစ္စည်းအတိုင်းအတာများ ပုံကြမ်း

လည်ပတ်ပတ်ဝန်းကျင်

• တပ်ဆင်ခြင်း အမြင့်ပေ- ပင်လယ်ရေမျက်နှာပြင်အထက် ≤ 3000 မီတာ
• ပတ်ဝန်းကျင်အပူချိန်- -30°C မှ +40°C
• အမြင့်ဆုံးလေတိုက်နှုန်း ≤ 34 m/s
• လေထုညစ်ညမ်းမှုအဆင့်- Class III (25 mm/kV)

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

ထုတ်ကုန်အင်္ဂါရပ်များ

• အဆင့်မြင့် SF6 ဓာတ်ငွေ့ insulation သည် အလွန်ကောင်းမွန်သော arc မျိုးသုဉ်းမှုနှင့် dielectric စွမ်းဆောင်ရည်ကို သေချာစေသည်။
• Single-column၊ single-break pole ဒီဇိုင်းသည် စက်ပိုင်းဆိုင်ရာရှုပ်ထွေးမှုကို လျော့နည်းစေပြီး ယုံကြည်စိတ်ချရမှုကို တိုးတက်စေသည်။
• ဂီယာအဆင့်ပြတ်တောက်မှုပြတ်တောက်မှုအတွက် 40kA အထိ မြင့်မားသော ဖောက်ထွင်းနိုင်စွမ်း။
• CT-driven spring လည်ပတ်မှုယန္တရားသည် တည်ငြိမ်ပြီး တိကျသော switching လုပ်ဆောင်မှုကို သေချာစေသည်။
• လေထုညစ်ညမ်းမှု၊ လေတိုက်မှုနှင့် အပူချိန်ပြောင်းလဲမှုများကို ပြင်းထန်စွာခံနိုင်ရည်ရှိသော ကြမ်းတမ်းသောပြင်ပပတ်ဝန်းကျင်များအတွက် သင့်လျော်သည်။
• ဂရစ်အော်ပရေတာများအတွက် ပြုပြင်ထိန်းသိမ်းမှု နည်းပါးသော လိုအပ်ချက်များဖြင့် စက်ပိုင်းဆိုင်ရာ သက်တမ်း ရှည်သည်။
• ခေတ်မီဓာတ်အားခွဲရုံ အလိုအလျောက်စနစ်နှင့် အဝေးထိန်းစနစ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သည်။

ထုတ်ကုန်ဖွဲ့စည်းပုံနှင့် လုပ်ငန်းအခြေခံမူ

126KV Outdoor SF6 Circuit Breaker တွင် SF6 gas-filled arc extinguishing chamber၊ လက်ရှိ transformer ပေါင်းစည်းမှု၊ လည်ပတ်မှု ယန္တရား၊ insulating support structure နှင့် steel enclosure system တို့ ပါဝင်သည်။ SF6 ဓာတ်ငွေ့သည် insulation နှင့် arc-quenching ကြားခံအဖြစ်လုပ်ဆောင်ပြီး မြင့်မားသော dielectric strength နှင့် ပြတ်တောက်ပြီးနောက် လျင်မြန်စွာ ပြန်လည်ကောင်းမွန်မှုကိုပေးစွမ်းသည်။

ချို့ယွင်းမှုအခြေအနေများအတွင်း၊ လည်ပတ်မှုယန္တရားသည် ရွေ့လျားနေသောအဆက်အသွယ်ကို သီးခြားဖြစ်စေရန် တွန်းအားပေးပြီး arc chamber အတွင်း မြန်နှုန်းမြင့် SF6 ဓာတ်ငွေ့စီးဆင်းမှုကို ထုတ်ပေးသည်။ ဤလေစီးကြောင်းသည် လျှင်မြန်စွာ အေးပြီး လျှပ်စီးကြောင်းများ ပြတ်တောက်မှုဘေးကင်းစွာ ပြတ်တောက်သွားကြောင်း သေချာစေသည်။ အဆင့်သုံးဆင့် စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်မှုစနစ်သည် တစ်ပြိုင်နက်တည်း တိုင်လည်ပတ်မှုကို သေချာစေပြီး မြင့်မားသော ဖောက်ထွင်းမှုဆိုင်ရာ ညီညွတ်မှုကို အာမခံပါသည်။

အသုံးချမှု

• ဗို့အားမြင့် ဓာတ်အားခွဲရုံများ
• မဟာဓာတ်အားလိုင်း အပြန်အလှန်ချိတ်ဆက်မှုစနစ်များ
• သယ်ယူပို့ဆောင်ရေးနှင့် ဖြန့်ဖြူးရေးကွန်ရက်များ
• ရေအားလျှပ်စစ်နှင့် အပူဓာတ်အားပေးစက်ရုံများ
• စက်မှုဗို့အားမြင့် ဓာတ်အားပေးစနစ်များ
• အကြီးစားအခြေခံအဆောက်အအုံနှင့် စွမ်းအင်စီမံကိန်းများ
• မီးရထားနှင့် သယ်ယူပို့ဆောင်ရေးစနစ်များ

အမေးများသောမေးခွန်းများ

တစ်ခုကဘာလဲ126KV Outdoor SF6 Circuit Breakerအတွက်အသုံးပြုသည်?

ဓာတ်အားခွဲရုံများ နှင့် ဓာတ်အားစနစ်များ ချို့ယွင်းမှု သို့မဟုတ် ကူးပြောင်းခြင်း လုပ်ငန်းများ ဆောင်ရွက်နေစဉ်အတွင်း ဓာတ်အားခွဲရုံများနှင့် ဓာတ်အားစနစ်များ ဘေးကင်းလုံခြုံစွာ လည်ပတ်နိုင်စေရန် သွယ်တန်းထားသော ကွန်ရက်များရှိ ဗို့အားမြင့်လျှပ်စီးကြောင်းများကို ဖြတ်တောက်ပြီး ထိန်းချုပ်ရန်အတွက် အသုံးပြုပါသည်။

circuit breakers များတွင် SF6 ဓာတ်ငွေ့ကို အဘယ်ကြောင့်အသုံးပြုသနည်း။

SF6 ဓာတ်ငွေ့တွင် အလွန်ကောင်းမွန်သော insulation နှင့် arc-quenching ဂုဏ်သတ္တိများရှိပြီး ကျစ်လစ်သိပ်သည်းသော ပစ္စည်းအရွယ်အစားကို ထိန်းသိမ်းထားစဉ် ဗို့အားမြင့်ပြတ်တောက်နေသော ရေစီးကြောင်းများကို ထိရောက်စွာ ပြတ်တောက်နိုင်စေပါသည်။

LW36-126 သည် ပြင်ပတပ်ဆင်မှုအတွက် သင့်လျော်ပါသလား။

ဟုတ်ကဲ့။ ဟိ126KV Outdoor SF6 Circuit Breakerပြင်ပဓာတ်အားခွဲရုံများအတွက် အထူးဒီဇိုင်းထုတ်ထားပြီး ကြမ်းတမ်းသောပတ်ဝန်းကျင်အခြေအနေများအောက်တွင် ယုံကြည်စိတ်ချစွာ လည်ပတ်နိုင်သည်။

ရိုးရိုး circuit breakers တွေရဲ့ အားသာချက်တွေက ဘာတွေလဲ။

ဆီအခြေခံ ဘရိတ်ကာများနှင့် နှိုင်းယှဉ်ပါက၊ SF6 ဆားကစ်ဘရိတ်များသည် ပိုမိုယုံကြည်စိတ်ချရမှု၊ ပြုပြင်ထိန်းသိမ်းမှု နည်းပါးမှု၊ လျင်မြန်စွာ ရပ်တန့်သွားခြင်း နှင့် ဗို့အားမြင့်သော အခြေအနေများတွင် စွမ်းဆောင်ရည် ပိုကောင်းစေသည်။
