66KV Tank အမျိုးအစား SF6 Circuit Breaker

66KV Tank အမျိုးအစား SF6 Circuit Breaker (Model: LW36-66) သည် 66KV power transmission and distribution systems အတွက် ဒီဇိုင်းထုတ်ထားသော 50Hz AC ကြိမ်နှုန်းဖြင့် တီထွင်ထားသော ဗို့အားမြင့် ပြင်ပ circuit breaker ဖြစ်သည်။ SF6 ဓာတ်ငွေ့ကို insulating နှင့် arc-extinguishing ကြားခံအဖြစ် အသုံးပြု၍ ၎င်းသည် ယုံကြည်စိတ်ချရသော ကူးပြောင်းခြင်း၊ ပြတ်တောက်ခြင်း နှင့် ဓာတ်အားခွဲရုံများ၊ အသုံးဝင်သော ဓာတ်အားလိုင်းများ၊ စက်မှုအဆောက်အအုံများနှင့် ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စီမံကိန်းများအတွက် အကာအကွယ်ပေးပါသည်။ circuit breaker ကို bus tie breaker နှင့် capacitor bank switching applications များအတွက်လည်း အသုံးပြုနိုင်ပါသည်။

ကျစ်လစ်သိပ်သည်းသော live-tank တည်ဆောက်ပုံဖြင့် ဒီဇိုင်းထုတ်ထားသည့် LW36-66 သည် ထူးခြားသောလျှပ်စစ်စွမ်းဆောင်မှုနှင့် ရေရှည်လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ ယုံကြည်စိတ်ချရမှုကို ပေးဆောင်စဉ်တွင် တပ်ဆင်နေရာကို လျှော့ချပေးသည်။ ၎င်း၏အဆင့်မြင့်စပရိန်လည်ပတ်မှုယန္တရား၊ နိမ့်သော SF6 ယိုစိမ့်မှုနှုန်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုဖော်ရွေသော ဒီဇိုင်းသည် ဘေးကင်းခြင်း၊ ထိရောက်ပြီး တည်ငြိမ်သောလည်ပတ်မှုလိုအပ်သော ခေတ်မီဗို့အားမြင့်ထုတ်လွှင့်ခြင်းကွန်ရက်များအတွက် စံပြဖြေရှင်းချက်တစ်ခုဖြစ်သည်။

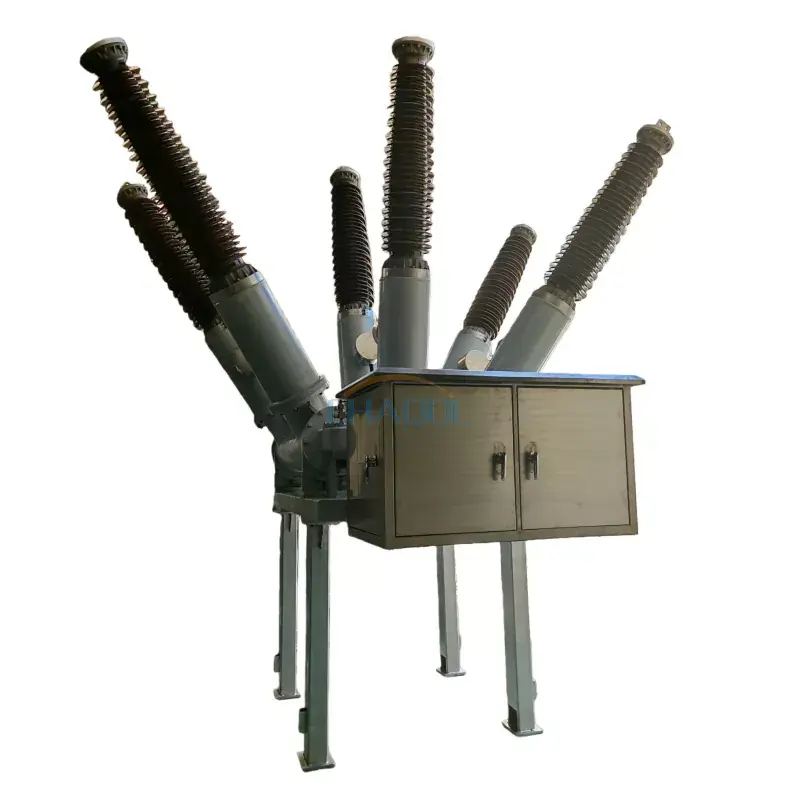

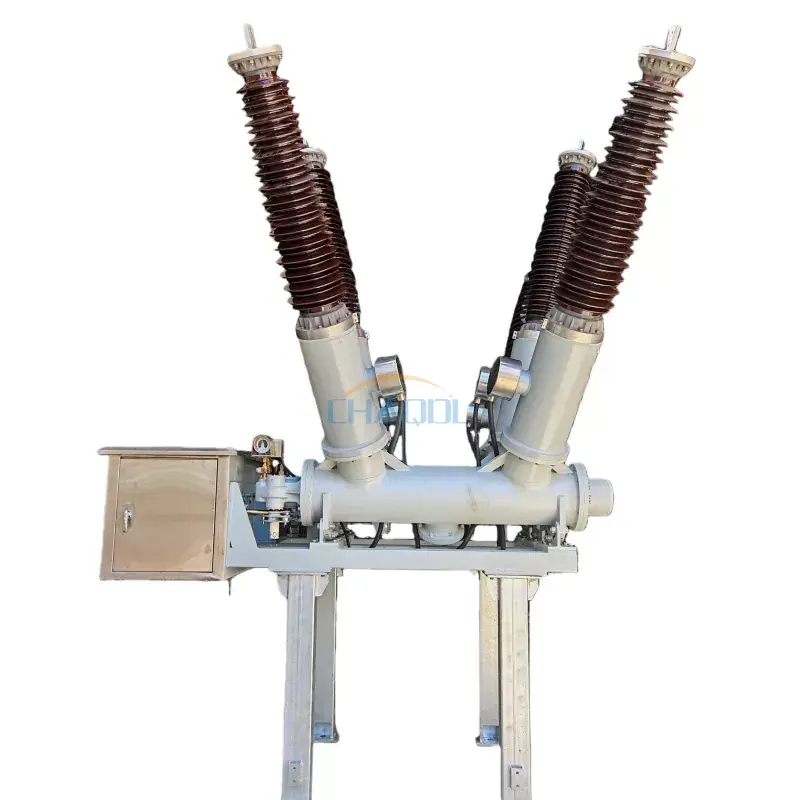

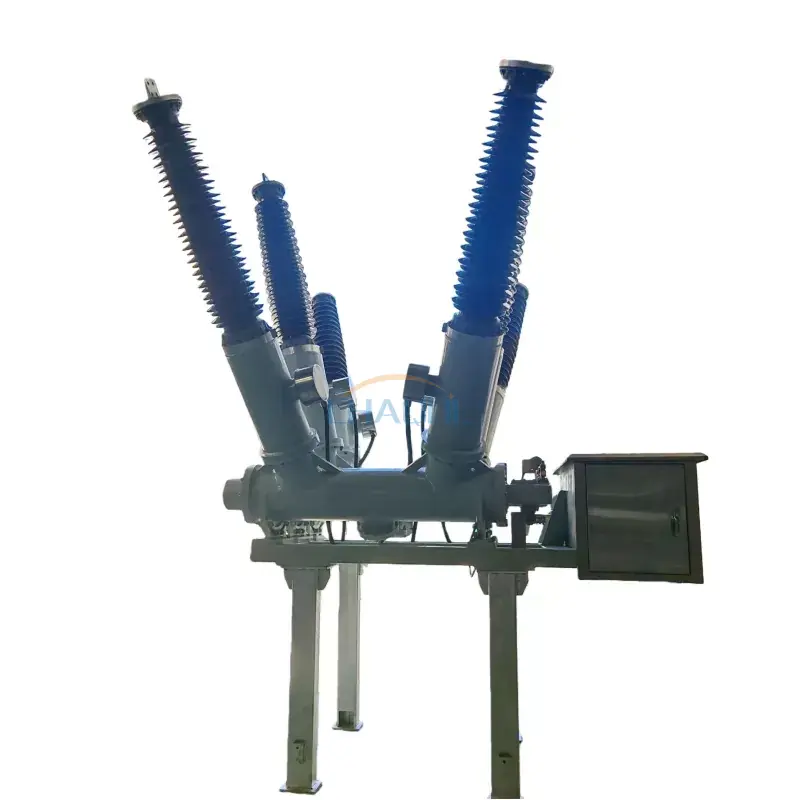

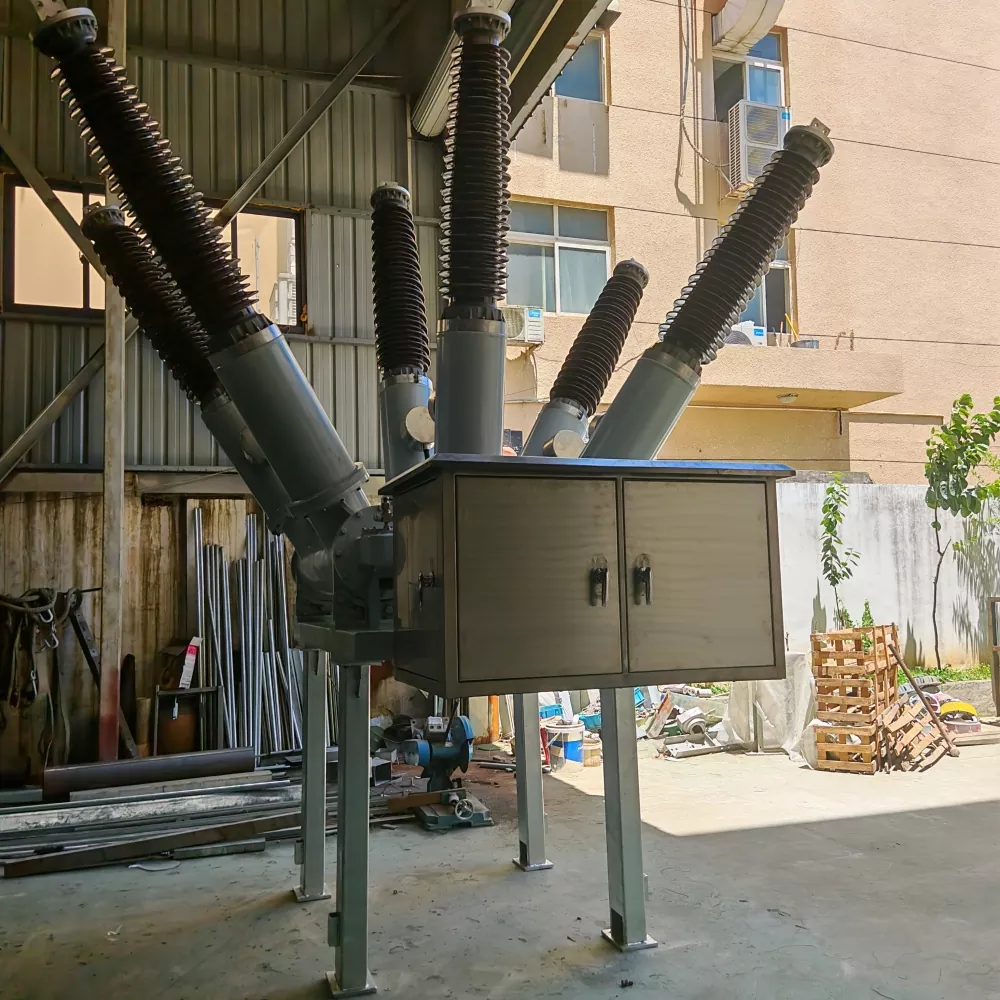

တကယ့်ထုတ်ကုန်ဓာတ်ပုံ

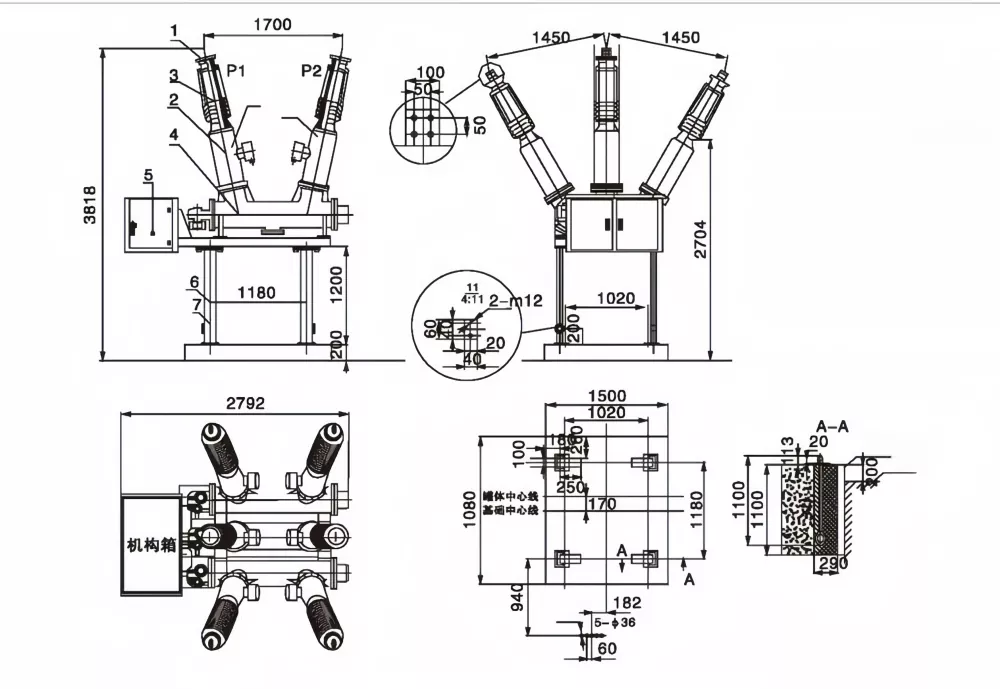

ကုန်ပစ္စည်းအတိုင်းအတာများ ပုံကြမ်း

အဓိကဖွဲ့စည်းပုံ

• အလွန်ကောင်းမွန်သောလျှပ်စစ်စီးကူးမှုအတွက် ငွေရောင်ဖြင့်ပြုလုပ်ထားသော အလူမီနီယံအဆင့်တစ်ဆင့်ဂိတ်ဘလောက်။
• သာလွန်ကောင်းမွန်သော insulation စွမ်းဆောင်ရည်ဖြင့် ခိုင်ခံ့မြင့်မားသော ကြွေအထွက်ချုံများ။
• အကာအကွယ်နှင့် တိုင်းတာခြင်းအတွက် Built-in Current Transformer (CT)။
• ကြမ်းပြင်တွင် တပ်ဆင်ထားသော SF6 အနှောက်အယှက်ပေးနိုင်စွမ်း မြင့်မားသော မီးငြိမ်းခန်း။
• စက်ယန္တရားအစိုးရအဖွဲ့သည် နွေဦးလည်ပတ်မှုယန္တရားနှင့် ဆင့်ပွားထိန်းချုပ်မှုအစိတ်အပိုင်းများကို ပေါင်းစပ်ထားသည်။
• တည်ငြိမ်သောတပ်ဆင်မှုအတွက် အကြီးစားသွပ်ရည်စိမ်ချန်နယ်သံမဏိပံ့ပိုးမှု။
• ပိုမိုကောင်းမွန်သော လုပ်ငန်းလည်ပတ်မှုဘေးကင်းစေရန်အတွက် မြေစိုက်စက်အများအပြား။

ထုတ်ကုန်အင်္ဂါရပ်များ

• လက်ရှိအထိ အဆင့်သတ်မှတ်ထားသည်။3150Aheavy-load transmission applications များအတွက် သင့်လျော်သည်။
• အဆင့်မြင့် SF6 ဓာတ်ငွေ့လျှပ်ကာနည်းပညာသည် အလွန်ကောင်းမွန်သော dielectric ခွန်အားနှင့် ယုံကြည်စိတ်ချရသော arc မျိုးသုဉ်းခြင်းကို သေချာစေသည်။
• 31.5kA ပြတ်တောက်မှု ပြတ်တောက်မှု စွမ်းရည်နှင့် စက်ပိုင်းဆိုင်ရာ လည်ပတ်မှု 10,000 အထိ ရှည်လျားသော လျှပ်စစ်ခံနိုင်ရည်ရှိသည်။
• နှစ်စဉ် SF6 ဓာတ်ငွေ့ယိုစိမ့်မှုနှုန်း 0.5% အောက်တွင် ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ချက်များကို လျှော့ချပေးပြီး ရေရှည်တံဆိပ်ခတ်ခြင်း ယုံကြည်စိတ်ချရမှုကို သေချာစေသည်။
• ဟိ66KV Tank အမျိုးအစား SF6 Circuit Breakerလေထုညစ်ညမ်းမှုအဆင့် IV နှင့် ပတ်ဝန်းကျင်အပူချိန် -40°C မှ +40°C အထိ ပံ့ပိုးပေးသော ပြင်းထန်သောပြင်ပပတ်ဝန်းကျင်များအတွက် ဒီဇိုင်းထုတ်ထားပါသည်။
• ကျစ်လစ်သိပ်သည်းသော တင့်ကားအမျိုးအစားတည်ဆောက်မှုသည် စက်ပိုင်းဆိုင်ရာတည်ငြိမ်မှုကို တိုးတက်စေပြီး တပ်ဆင်နေရာလွတ်ကို လျှော့ချပေးသည်။
• အဝေးထိန်းစနစ်၊ ဓာတ်အားခွဲရုံ အလိုအလျောက်စနစ်နှင့် ခေတ်မီစမတ်ဂရစ်အက်ပလီကေးရှင်းများအတွက် သင့်လျော်သည်။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

Operating Mechanism Specifications

အသုံးချမှု

ဟိ66KV Tank အမျိုးအစား SF6 Circuit Breakerယုံကြည်စိတ်ချရသော ကူးပြောင်းခြင်းနှင့် အကာအကွယ်ပေးခြင်းတို့သည် မရှိမဖြစ်လိုအပ်သော ဗို့အားမြင့်ဓာတ်အား ဖြန့်ဖြူးရေးစနစ်များတွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်။

• 66KV ဓာတ်အားခွဲရုံများ
• သယ်ယူပို့ဆောင်ရေးနှင့် ဖြန့်ဖြူးရေးကွန်ရက်များ
• ဓာတ်အားပေးစက်ရုံများ
• ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်လိုင်း ပေါင်းစပ်မှု
• စက်မှုဓာတ်အားဖြန့်ဖြူးရေးစနစ်များ
• Capacitor ဘဏ်ပြောင်းခြင်း။
• ဘတ်စ်ကားတုပ်နှင့် feeder အကာအကွယ်
• စမတ်ဂရစ်နှင့် ဓာတ်အားခွဲရုံ အလိုအလျောက်စနစ်ဆိုင်ရာ ပရောဂျက်များ

အလုပ်အခြေခံ

66KV Tank အမျိုးအစား SF6 Circuit Breaker သည် sulfur hexafluoride (SF6) ဓာတ်ငွေ့ကို insulating နှင့် arc-quenching ကြားခံအဖြစ်နှစ်မျိုးလုံးအသုံးပြုသည်။ ကူးပြောင်းခြင်းလုပ်ငန်းတစ်ခုအတွင်း အဆက်အသွယ်များကို သီးခြားခွဲထားသောအခါ၊ လျှပ်စစ် arc ထုတ်ပေးသည်။ ဖိအားမြင့် SF6 ဓာတ်ငွေ့သည် လျင်မြန်စွာ အေးပြီး ပြတ်ရွေ့လျှောစီးကြောင်းကို ဘေးကင်းစွာ ထိရောက်စွာ ဖြတ်တောက်နိုင်စေကာ Arc ကို အအေးဓာတ် ထုတ်ပေးသည်။ မော်တာအားသွင်းထားသော စပရိန်လည်ပတ်မှုယန္တရားသည် ဗို့အားမြင့်လျှပ်စစ်စနစ်များအတွက် ယုံကြည်စိတ်ချရသော အကာအကွယ်ကိုသေချာစေရန် အဖွင့်အပိတ်လုပ်ဆောင်မှုများကို မြန်ဆန်စေသည်။

အမေးများသောမေးခွန်းများ

66KV Tank အမျိုးအစား SF6 Circuit Breaker က ဘာအတွက်အသုံးပြုတာလဲ။

၎င်းအား 66KV ဂီယာနှင့် ဖြန့်ဖြူးရေးစနစ်များတွင် ကူးပြောင်းခြင်း၊ အကာအကွယ်ပေးခြင်းနှင့် ချို့ယွင်းချက်ပြတ်တောက်ခြင်းတို့အတွက် အသုံးပြုပြီး ဓာတ်အားခွဲရုံများနှင့် ဓာတ်အားလိုင်းများ၏ ဘေးကင်းစိတ်ချရသော လည်ပတ်မှုကို ထိန်းသိမ်းရန် ကူညီပေးပါသည်။

SF6 tank အမျိုးအစား circuit breaker ၏ အားသာချက်များကား အဘယ်နည်း။

SF6 tank အမျိုးအစား circuit breakers များသည် အထူးကောင်းမွန်သော လျှပ်ကာစွမ်းဆောင်ရည်၊ မြင့်မားသော အနှောင့်အယှက်ပေးနိုင်စွမ်း၊ ကျစ်လစ်သိပ်သည်းသော ဖွဲ့စည်းပုံ၊ ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ချက်များနှင့် တာရှည်စက်ပိုင်းဆိုင်ရာ ဝန်ဆောင်မှုသက်တမ်းတို့ကို ပေးဆောင်ပါသည်။

capacitor bank switching အတွက် ဒီ circuit breaker ကို သုံးနိုင်ပါသလား။

ဟုတ်ကဲ့။ LW36-66 သည် capacitor bank switching၊ bus tie applications နှင့် high-voltage transmission line protection အတွက် သင့်လျော်သည်။

ကြမ်းတမ်းသောပြင်ပပတ်ဝန်းကျင်အတွက် circuit breaker သည် သင့်လျော်ပါသလား။

ဟုတ်ကဲ့။ ၎င်းသည် လေထုညစ်ညမ်းမှုအဆင့် IV အခြေအနေများနှင့် -40°C မှ +40°C အတွင်း ပတ်ဝန်းကျင်အပူချိန်များအောက်တွင် စိတ်ချယုံကြည်စွာ လည်ပတ်နိုင်ရန် ဒီဇိုင်းထုတ်ထားပြီး ပြင်ပတပ်ဆင်မှုများ တောင်းဆိုရန်အတွက် သင့်လျော်ပါသည်။
