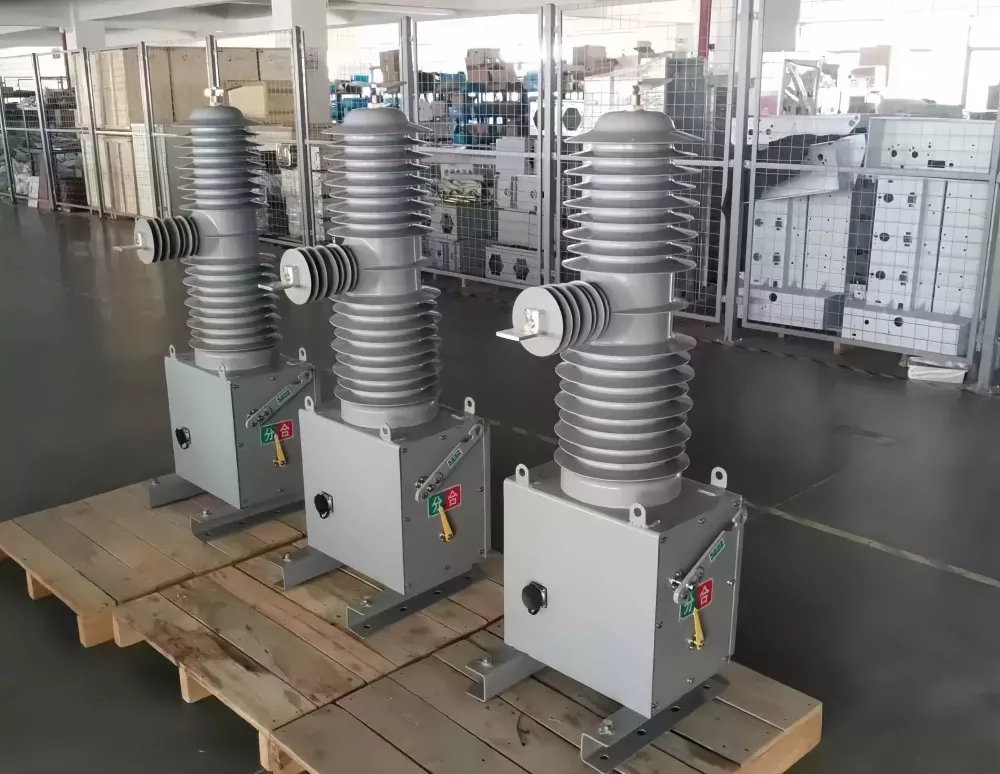

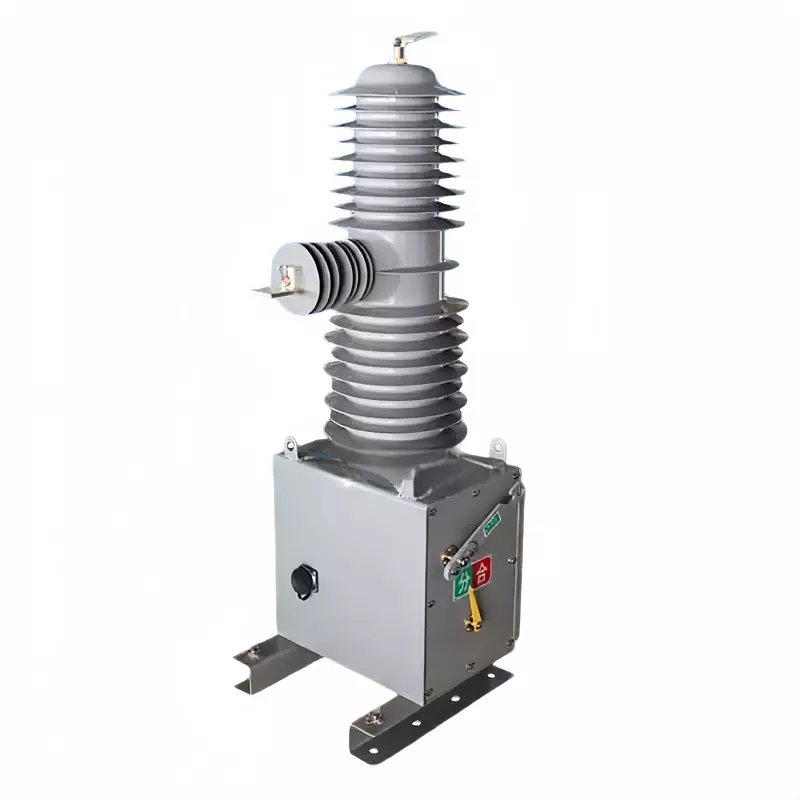

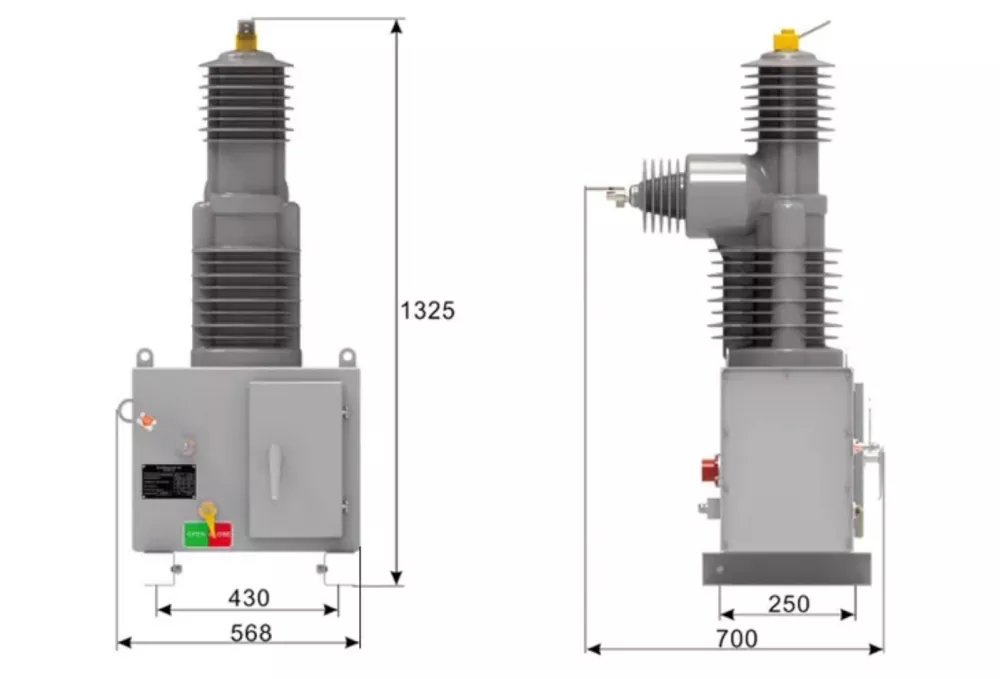

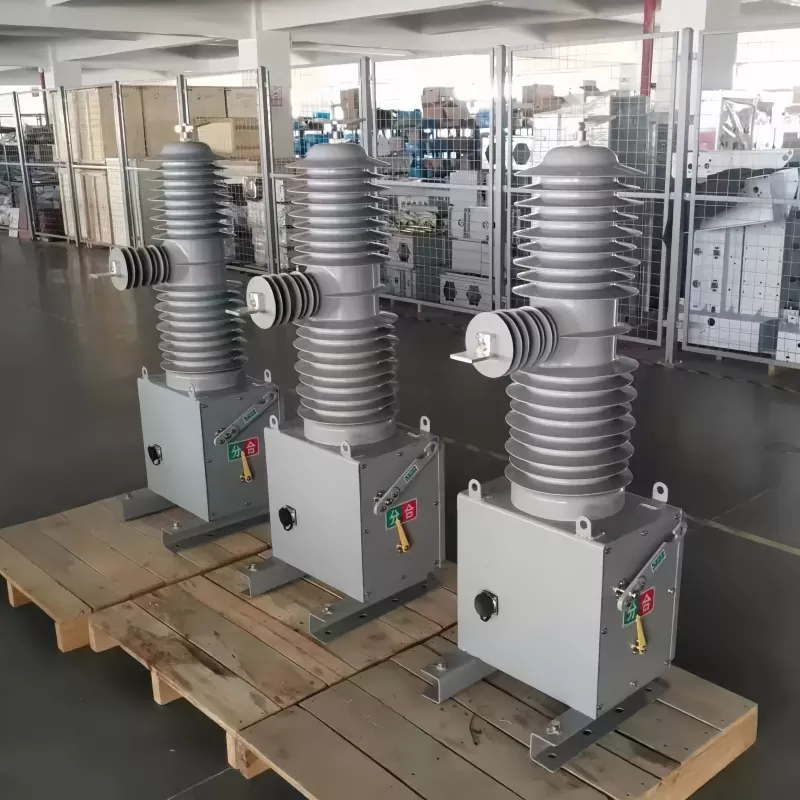

33kV Single Pole Outdoor Circuit Breaker

ပရောဂျက်

ဂဏန်းတန်ဖိုး

အဆင့်သတ်မှတ်ထားသော ဗို့အား

35 kV

အဆင့်သတ်မှတ်ထားသော လက်ရှိ

630/1250A

အဆင့်သတ်မှတ်ထားသော ကြိမ်နှုန်း

50/60Hz

1-Minute Power-Frequency Voltage ကိုခံနိုင်ရည်ရှိသည်။

80/95 kV

Lightning Impulse ခံနိုင်ရည်ရှိသော ဗို့အား (Peak)

185 kV

Short-Circuit Breaking Current ကို အဆင့်သတ်မှတ်ထားသည်။

20/25/31.5 kA

Short-Circuit Making Current (Peak) အဆင့်သတ်မှတ်သည်

80 kA

အဆင့်သတ်မှတ်ထားသော Peak သည် Current ကိုခံနိုင်ရည်ရှိသည်။

80 kA

4S တိုတောင်းသောကာလသည် လက်ရှိကိုခံနိုင်ရည်ရှိသည်။

31.5 kA

အဆင့်သတ်မှတ်ထားသော လည်ပတ်မှုစက်ဝန်း

အဖွင့် – 0.3 စက္ကန့် – ပိတ်/ဖွင့် – 180s – ပိတ်/ဖွင့် – 180s – ပိတ်/ ဖွင့် – 60 စက္ကန့် – ပြန်လည်ရယူပါ

Short-Circuit Breaking Operations အဆင့်သတ်မှတ်ထားသည်။

30 ကြိမ်

စက်ပိုင်းဆိုင်ရာဘဝ

အကြိမ် 20,000

Permanent Magnet Mechanism Control ဗို့အား

DC220V

Secondary Circuit 1-Minute Power-Frequency Withstand Voltage Test

2 kV

ကန့်သတ်အမည်

ဒေ

Gap ဆက်သွယ်ပါ။

18±1 မီလီမီတာ

Overtravel ကို ဆက်သွယ်ပါ။

4±0.5 မီလီမီတာ

အဖွင့်အမြန်နှုန်း

1.4-1.8m/s

အပိတ်အမြန်နှုန်း

0.8-1.2m/s

အဆက်အသွယ်ပိတ်ချိန် Bounce အချိန်

<=5 ms

Phase-to-Phase Center အကွာအဝေး

560±2 မီလီမီတာ

Three-Phase Switching Asynchrony

<=3 ms

Phase-to-Phase Conducting Loop Resistance

µΩ

ပိတ်ချိန်

25-45 ms

ဖွင့်ချိန်

20-45 ms

အလေးချိန်

100 Kg
