Outdoor High Voltage Disconnect Switch

Model:GW4-12(40.5/72.5/126)

Anqiang Power ၏ Outdoor High Voltage Disconnect Switch များသည် ဓာတ်အားစနစ်များတွင် အသုံးများသော ကိရိယာများဖြစ်သည်။ ၎င်းတို့၏အဓိကလုပ်ဆောင်ချက်မှာ ဘေးကင်းစေရန်အတွက် စက်ပစ္စည်းများ သို့မဟုတ် လိုင်းထိန်းသိမ်းမှုအတွင်း ဗို့အားခွဲထုတ်ရန်ဖြစ်သည်။ ၎င်းတို့သည် load current သို့မဟုတ် short-circuit current ကို နှောက်ယှက်၍ မရသည့်အပြင် circuit breakers များနှင့် တွဲဖက်အသုံးပြုသင့်ပါသည်။ ပါဝါပိတ်သောအခါ၊ circuit breaker ကို ဦးစွာဖွင့်သင့်ပြီး၊ ထို့နောက် disconnect switch ဖြင့်၊ ပါဝါပြန်လည်ရယူသည့်အခါ၊ ချိတ်ဆက်မှုဖြတ်တောက်မှုခလုတ်ကို ဦးစွာပိတ်ပြီး ၎င်းနောက် circuit breaker ဖြင့် လုပ်ဆောင်သင့်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ဟိOutdoor High Voltage Disconnect Switch40.5kV မှ 220kV အထိ ပြင်ပ AC ပါဝါစနစ်များတွင် ယုံကြည်စိတ်ချရသော circuit isolation အတွက် အင်ဂျင်နီယာချုပ်ထားပါသည်။ ဗို့အားမြင့်အခြေအနေများအောက်တွင် အထီးကျန်နှင့် စက်ပိုင်းဆိုင်ရာ ဘေးကင်းမှု လိုအပ်သည့် ခွဲရုံများ၊ သွယ်တန်းထားသော လိုင်းများနှင့် ဇယားကွက်ပြောင်းသည့်ဘူတာများတွင် ကျယ်ကျယ်ပြန့်ပြန့် အသုံးချသည်။

ဤ GW4 စီးရီးသည် မိုးသည်းထန်စွာရွာခြင်း၊ ရေခဲ၊ လေဝင်လေထွက်နှင့် လေထုညစ်ညမ်းမှုကဲ့သို့သော ပြင်းထန်သောရာသီဥတုအခြေအနေများအောက်တွင် တည်ငြိမ်သောလည်ပတ်မှုကိုသေချာစေမည့် ကြံ့ခိုင်သောလေဟာပြင်ပုံစံဖြင့် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းသည် manual နှင့် motorized operation modes နှစ်ခုလုံးကို ပံ့ပိုးပေးကာ မတူညီသော grid automation အဆင့်များအတွက် ပြောင်းလွယ်ပြင်လွယ်ပေးပါသည်။

ထုတ်ကုန်ဓာတ်ပုံများ

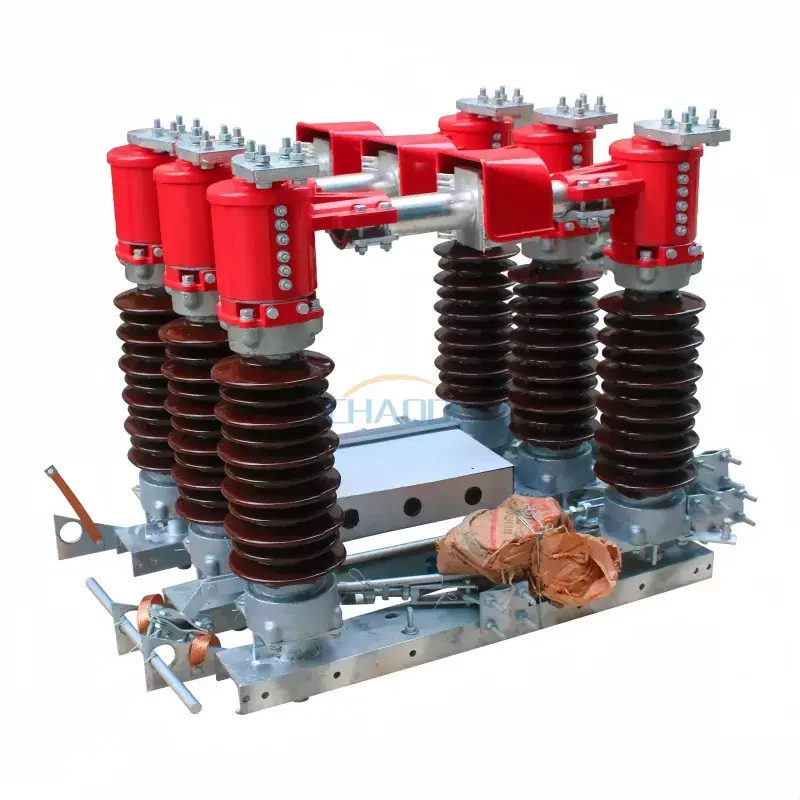

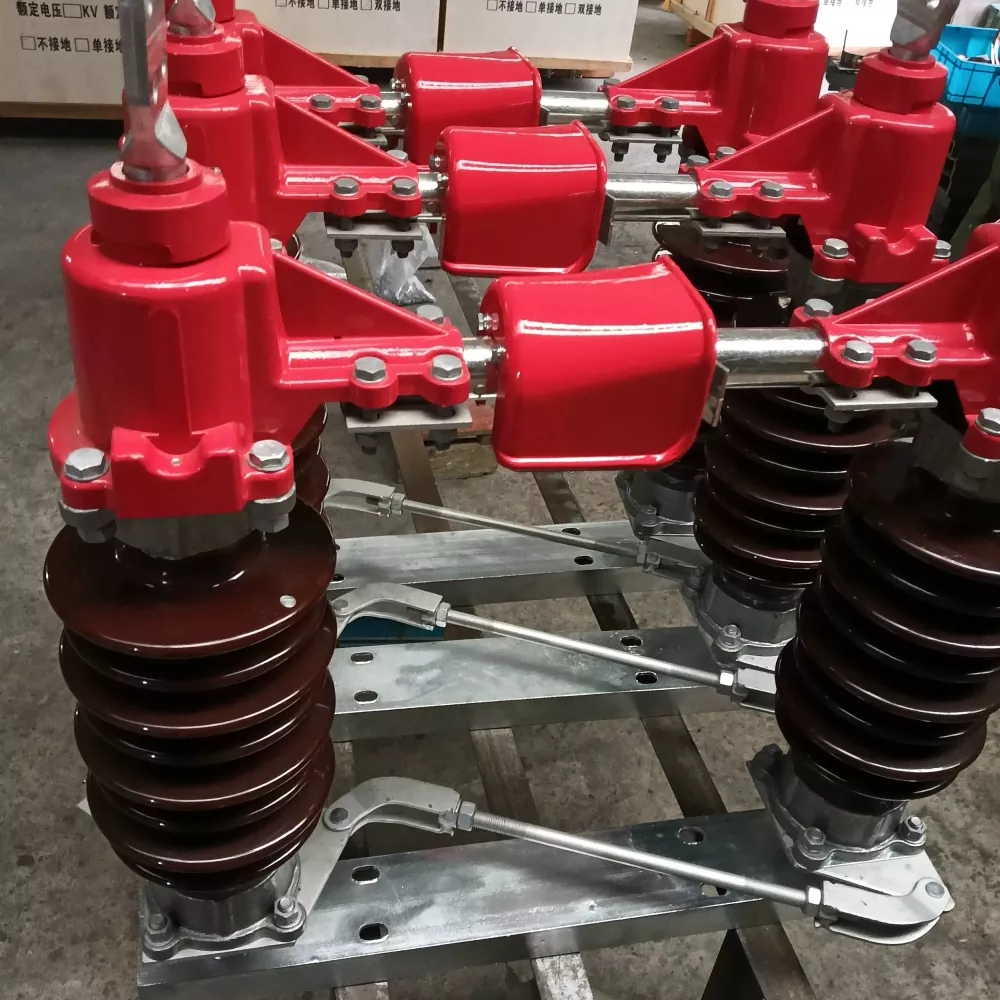

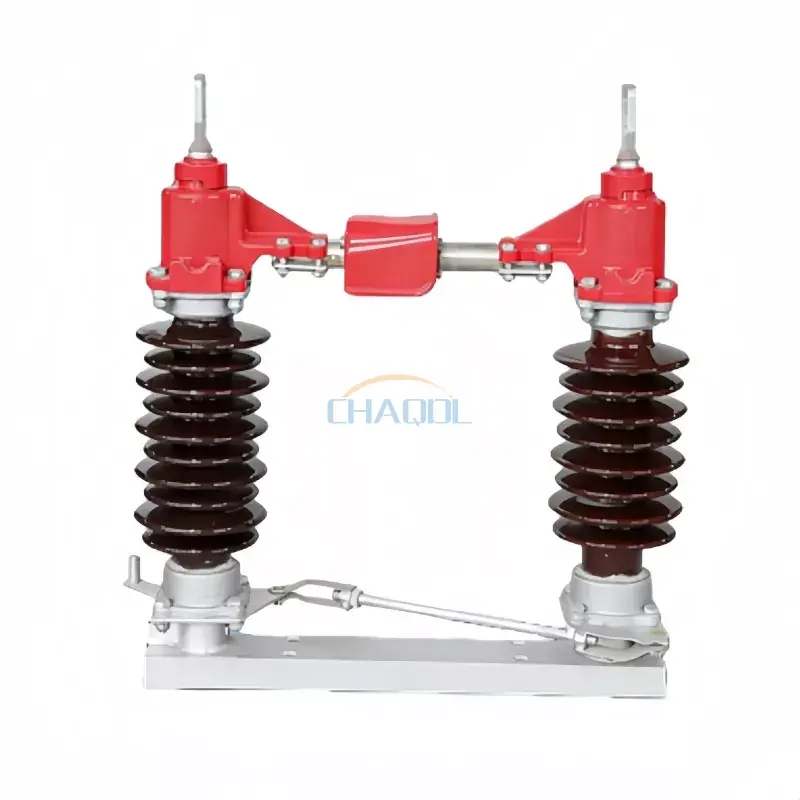

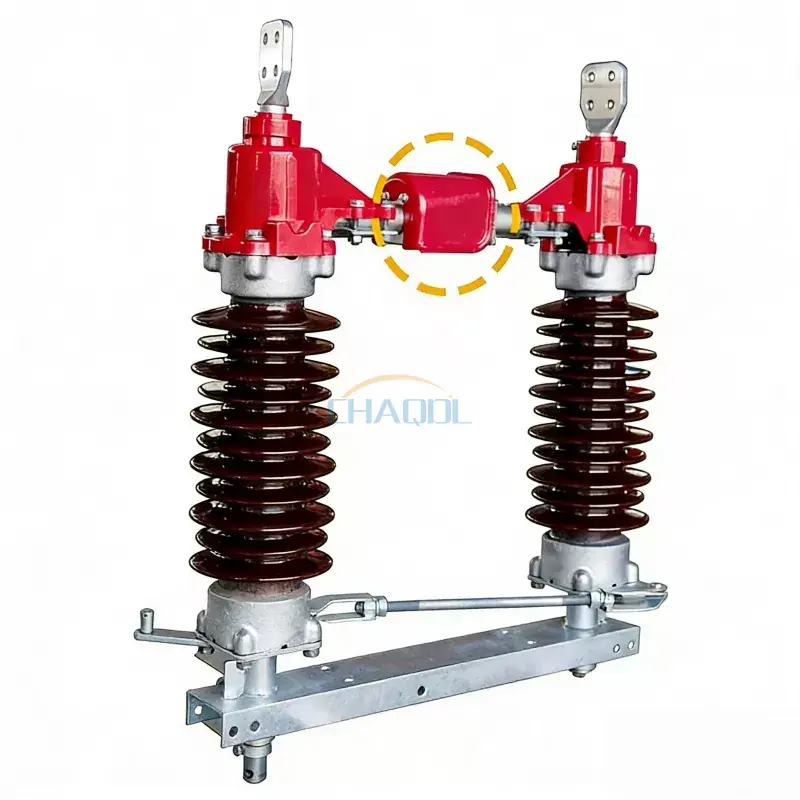

Outdoor High Voltage Disconnect Switch GW4 Series

ဖွဲ့စည်းပုံ ဒီဇိုင်းနှင့် အင်ဂျင်နီယာဆိုင်ရာ အင်္ဂါရပ်များ

ခလုတ်သည် ကြွေပို့စ်လျှပ်ကာများ၊ လျှပ်ကူးပြွန်များနှင့် ခိုင်ခံ့မြင့်မားသော သွပ်ရည်စိမ်စတီးလ်အခြေခံဘောင်များပါရှိသော အလျားလိုက် rotary blade တည်ဆောက်ပုံကို လက်ခံပါသည်။ စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်မှုစနစ်သည် ကူးပြောင်းနေစဉ်အတွင်း မှားယွင်းသော ချိန်ညှိမှုအန္တရာယ်များကို လျှော့ချပေးသည်။

ရိုးရာအထီးကျန်များနှင့် နှိုင်းယှဉ်ပါက၊Outdoor High Voltage Disconnect Switchထိတွေ့ဖိအားတူညီမှုကို ပိုမိုကောင်းမွန်စေပြီး လျှပ်ကူးအဆစ်များတွင် ဓာတ်တိုးမှုကို လျှော့ချပေးကာ ရေရှည်ပြင်ပအသုံးချပရိုဂရမ်များတွင် ဝန်ဆောင်မှုသက်တမ်းကို သိသိသာသာ တိုးမြှင့်ပေးသည်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

ပရောဂျက်အမည်			ကန့်သတ်တန်ဖိုး
အဆင့်သတ်မှတ်ထားသော ဗို့အား			40.5KV		72.5KV		126KV
ကာရံအဆင့်သတ်မှတ်ထားသည်။	1 မိနစ်ပါဝါကြိမ်နှုန်းသည် ဗို့အားကိုခံနိုင်ရည်ရှိသည်။		၉၅/၁၁၅ ကေဗွီ၊		140/160 KV		230/245KV
	Lightning impulse သည် ဗို့အားကိုခံနိုင်ရည်ရှိသည်။		၁၈၅/၂၁၅ ကေဗွီ		၃၂၅/၃၇၅ ကေဗွီ		550/630 KV
အဆင့်သတ်မှတ်ထားသော အကြိမ်ရေ			50 Hz
လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။			400/630/1000A		1250/1600/2000A		3150/4000A
အချိန်တိုအတွင်း လက်ရှိ ခံနိုင်ရည် အဆင့်သတ်မှတ်ထားသည်။			16/20/31.5kA		31.5/40kA		50kA
အဆင့်သတ်မှတ်ထားသော အထွတ်အထိပ်သည် လက်ရှိကို ခံနိုင်ရည်ရှိသည်။			40/50/63kA		80/100kA		125kA
တိုတောင်းသော ပတ်လမ်းကြာချိန် အဆင့်သတ်မှတ်ထားသည်။			4/2 စက္ကန့်
စက်ပိုင်းဆိုင်ရာဝန်အဆင့်သတ်မှတ်ထားသည်။	အလျားလိုက် အလျားလိုက် ဝန်		750N		1000N
	အလျားလိုက် နှစ်ဘက်ဝန်		500N		750N
	ဒေါင်လိုက်အင်အား		750N		1000N
စက်ပိုင်းဆိုင်ရာဘဝ			2000 ကြိမ်
ကိုယ်တိုင်လုပ်ဆောင်သော ယန္တရား		မြေပြင်မရှိဘဲ	CS11(F)
		တစ်ခုတည်းသောမြေပြင်	CS 8-6D(F)
		မြေပြင်နှစ်ထပ်	ပင်မဖြတ်တောက် CS14G၊ မြေပြင်ဖြတ်စက် CS11
		ဆားကစ်ဗို့အား ထိန်းချုပ်ပါ။	AC 220/380၊DC 220
မော်တော်ဖြင့် မောင်းနှင်လည်ပတ်သော ယန္တရား		မော်ဒယ်	CJ5/CJ6
		မော်တာဗို့အား	AC220/380၊ DC220
		ဆားကစ်ဗို့အား ထိန်းချုပ်ပါ။	AC220၊ DC220
		ဖွင့်ချိန် ( circuit breaker )	6±1 စက္ကန့်
ထုတ်ကုန်အလေးချိန်		ခိုင်ခံ့မှုမရှိ	360 ကီလိုဂရမ်	500kg		700 ကီလိုဂရမ်
		တစ်ခုတည်းသောမြေပြင်	410 ကီလိုဂရမ်	600 ကီလိုဂရမ်		800 ကီလိုဂရမ်
		မြေပြင်နှစ်ထပ်	460 ကီလိုဂရမ်	700 ကီလိုဂရမ်		၉၀၀ ကီလိုဂရမ်

ကုန်ပစ္စည်းအတိုင်းအတာများ ပုံကြမ်း

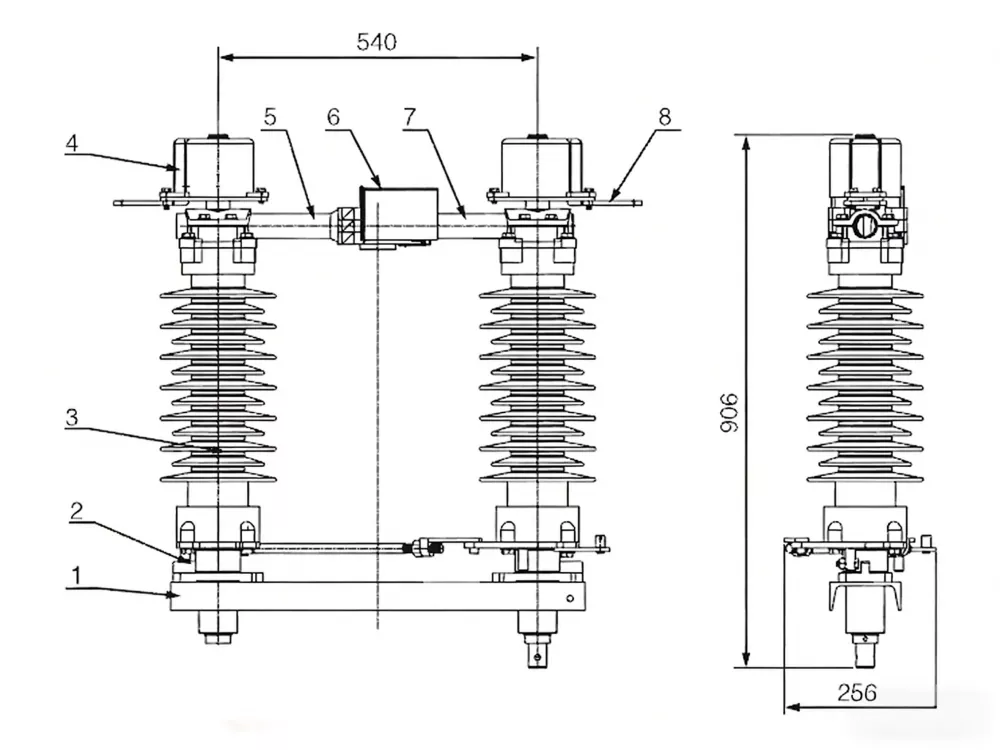

GW4 စီးရီးဖွဲ့စည်းပုံ ခြုံငုံသုံးသပ်ချက်

GW4 Outdoor High Voltage Disconnect Switch Structure

1. အခြေခံ

2. အကာအကွယ် insulator

3. ဝါယာကြိုး terminal

4. stationary conductive tube

5. စတုရန်းရေဖုံး

6. ရွှေ့ပြောင်းနိုင်သောလျှပ်ကူးပြွန်

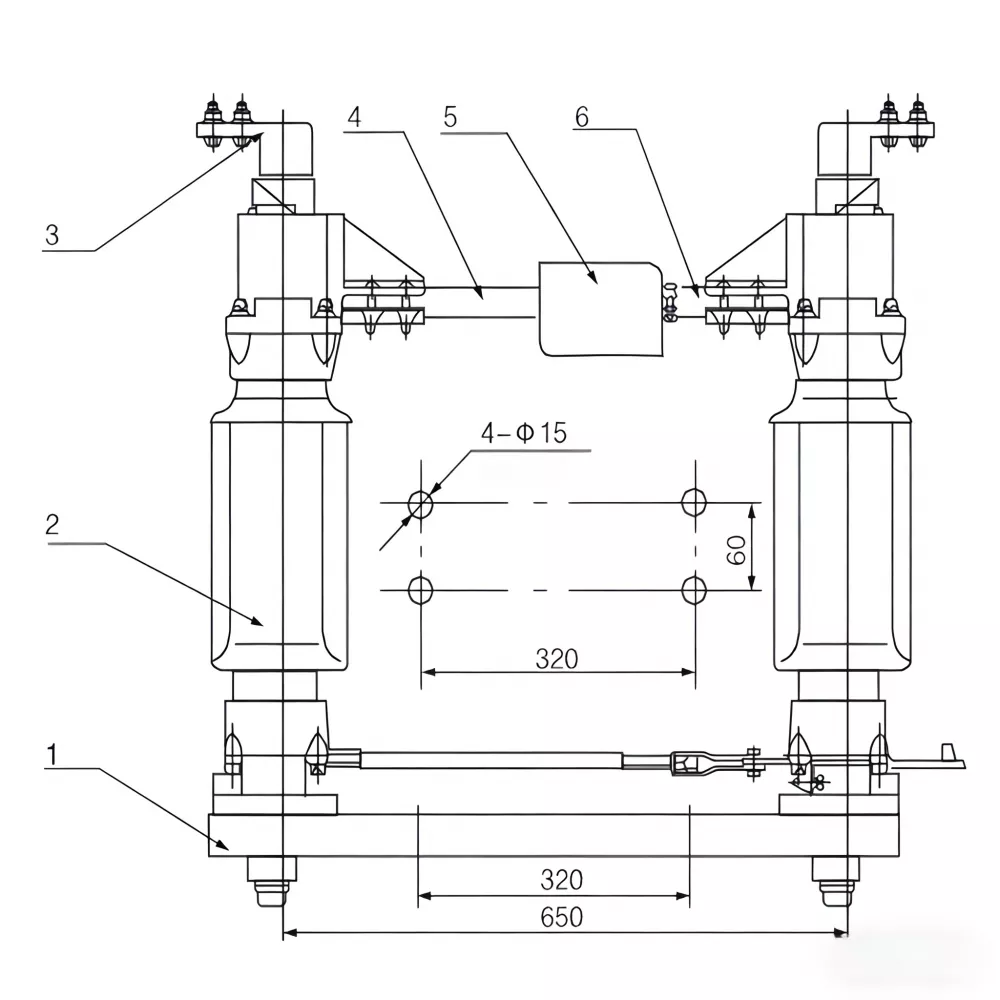

Single Pole Configuration

Single Pole Outdoor High Voltage Disconnect Switch

1. Channel steel bracket

2. အထောက်အပံ့အခြေခံ

3. insulating post

4. ညာဘက်ထွက်ပေါက်ဂိတ်

5. Cylindrical end လျှပ်ကူးတံ

6. မိုးကာ၊

7. လျှပ်ကူးတံကို ဆက်သွယ်ပါ။

8. ဘယ်ဘက်ထွက်ပေါက်ဂိတ်

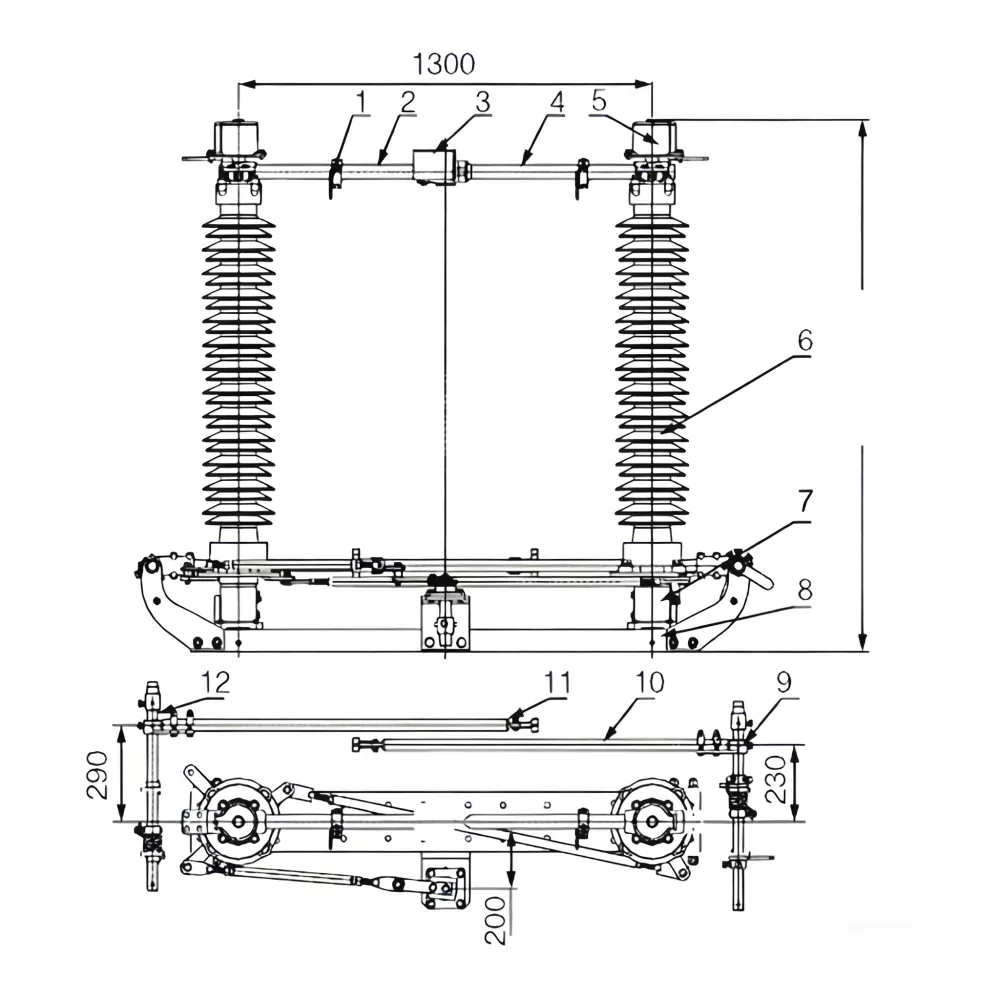

126kV မြင့်မားသောဗို့အားဖွဲ့စည်းပုံ

126kV Outdoor High Voltage Disconnect Switch

1. Grounding switch ပုံသေအဆက်အသွယ်

2. လမ်းညွှန်တံကို ဆက်သွယ်ပါ။

3. Stainless steel မိုးကာအကာ

4. Cylindrical လျှပ်ကူးတံ

5. ပြောင်းလွယ်ပြင်လွယ်ချိတ်ဆက်မှုဂိတ်ပိတ်ဆို့ခြင်း။

6. Insulating ပံ့ပိုးမှု

7. အသီးအနှံအိမ်ရာ

8. အခြေစိုက်စခန်းဘောင်ကိုတပ်ဆင်ခြင်း။

9. ညာဖက် grounding switch တပ်ဆင်ခြင်း။

10. Grounding switch သံမဏိပိုက်

11. မြေပြင်ခလုတ် ရွေ့လျားနေသော အဆက်အသွယ်

12. ဘယ်ဘက် grounding switch တပ်ဆင်မှု

သမားရိုးကျ ထုတ်ကုန်များနှင့် နှိုင်းယှဉ်ပါက အင်ဂျင်နီယာဆိုင်ရာ အားသာချက်များ

နှိုင်းယှဉ်ချက်	GW4 စီးရီး ပြင်ပတွင် မြင့်မားသော ဗို့အား ဖြုတ်ရန် ခလုတ်	သမားရိုးကျ စျေးကွက်ထုတ်ကုန်များ
ဖွဲ့စည်းပုံ တည်ငြိမ်ရေး	ထပ်တူပြုသော အဆင့်သုံးဆင့်ချိတ်ဆက်မှုဖြင့် အားဖြည့်ထားသော သံမဏိအခြေခံ	အမှီအခိုကင်းသော အဆင့်လုပ်ဆောင်မှုတွင် မှားယွင်းမှုအန္တရာယ်ပိုများသည်။
ဆက်သွယ်ဆောင်ရွက်မှု	ဓာတ်တိုးမှုကို လျှော့ချပေးသည့် လျှပ်ကူးပြွန်ကို ပိုမိုကောင်းမွန်အောင် ပြုလုပ်ထားသည်။	ပုံမှန်ကြေးနီအဆက်အသွယ်သည် ရေရှည်ဝတ်ဆင်ရန် လွယ်ကူသည်။
ရာသီဥတုဒဏ်ခံနိုင်ရည်	မိုး၊ ရေခဲ၊ လေနှင့် လေထုညစ်ညမ်းသော ပတ်ဝန်းကျင်များအတွက် ဒီဇိုင်းထုတ်ထားသည်။	ပြင်းထန်သော ပြင်ပအခြေအနေများမှ ကာကွယ်မှု အကန့်အသတ်ရှိသည်။
လည်ပတ်မှုမုဒ်	Manual နှင့် မော်တာ မောင်းနှင်သည့် လုပ်ဆောင်ချက်ကို ပံ့ပိုးပေးသည်။	အများစုမှာ manual-only စနစ်များဖြစ်သည်။
ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ချက်	ရှည်လျားသော စစ်ဆေးရေးကာလများဖြင့် ပြုပြင်ထိန်းသိမ်းမှု နည်းပါးသည်။	မကြာခဏ ပြုပြင်ထိန်းသိမ်းရန် လိုအပ်ပါသည်။

လျှောက်လွှာအခြေအနေများ

Outdoor High Voltage Disconnect Switch ကို တွင်တွင်ကျယ်ကျယ် အသုံးပြုကြသည် ။

ဗို့အားမြင့် ဓာတ်အားခွဲရုံများ
ဓာတ်အားဖြန့်ဖြူးရေးကွန်ရက်များ နှင့် ဇယားကွက်ပြောင်းသည့်စခန်းများ
စက်မှုဓာတ်အားထောက်ပံ့မှုစနစ်များ
ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်ခွဲရုံများ (လေအားနှင့် ဆိုလာစိုက်ခင်းများ)
မီးရထားနှင့် အခြေခံအဆောက်အအုံဆိုင်ရာ ဓာတ်အားပေးစနစ်များ

တပ်ဆင်ခြင်းနှင့် လုပ်ဆောင်ချက်မှတ်စုများ

စက်လည်ပတ်မှုချောမွေ့စေရန်အတွက် rotating shaft နှင့် insulator ပံ့ပိုးမှုဖွဲ့စည်းပုံကို မှန်ကန်စွာ ချိန်ညှိခြင်းသည် အရေးကြီးပါသည်။ အခြေခံဘောင်ကို လုံလုံခြုံခြုံ ခိုင်ခံ့အောင်ထားရမည်ဖြစ်ပြီး ဝန်မဆောင်နိုင်သော အခြေအနေများအောက်တွင် ဘေးကင်းသော ကူးပြောင်းခြင်းစွမ်းဆောင်ရည်ကိုသေချာစေရန် စွမ်းအင်မသွင်းမီ လည်ပတ်မှုယန္တရားကို စမ်းသပ်သင့်သည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- ဤ Outdoor High Voltage Disconnect Switch ၏ အဓိကလုပ်ဆောင်ချက်ကား အဘယ်နည်း။
ဘေးကင်းသော ထိန်းသိမ်းမှုနှင့် စနစ်လည်ပတ်မှုကို သေချာစေရန် ၎င်းသည် မြင်သာမြင်သာရှိသော ဗို့အားမြင့်ဆားကစ်များကို ခွဲထုတ်ပေးသည်။

Q2- ဤခလုတ်သည် ပြင်းထန်သော ပြင်ပရာသီဥတုအခြေအနေများတွင် လုပ်ဆောင်နိုင်ပါသလား။
ဟုတ်တယ်၊ လေထုညစ်ညမ်းမှု၊ မိုးရွာတာ၊ ရေခဲနဲ့ လေတိုက်နှုန်းတွေအပါအဝင် ပြင်းထန်တဲ့ပြင်ပပတ်ဝန်းကျင်တွေအတွက် ဒီဇိုင်းထုတ်ထားပါတယ်။

Q3- GW4 စီးရီးများသည် စံအထီးကျန်စနစ်များနှင့် မည်သို့ကွာခြားသနည်း။
၎င်းသည် သမားရိုးကျ မော်ဒယ်များနှင့် နှိုင်းယှဉ်ပါက ပိုမိုကောင်းမွန်သော စက်ပိုင်းဆိုင်ရာ ထပ်တူပြုမှု ၊ ပိုမိုအားကောင်းသော သံချေးတက်ခြင်း နှင့် သမားရိုးကျ မော်ဒယ်များနှင့် နှိုင်းယှဉ်ပါက ပိုမိုကြာရှည်စွာ လည်ပတ်နိုင်သော သက်တမ်းကို ပေးဆောင်ပါသည်။

Q4: မော်တာဖြင့်လည်ပတ်မှုရရှိနိုင်ပါသလား။
ဟုတ်ကဲ့၊ ပရောဂျက်လိုအပ်ချက်ပေါ်မူတည်ပြီး manual နဲ့ မော်တာမောင်းနှင်တဲ့ ယန္တရားနှစ်မျိုးလုံးကို configure လုပ်နိုင်ပါတယ်။

Q5- ဘယ်စက်မှုလုပ်ငန်းတွေမှာ ဒီကိရိယာကို အသုံးများလဲ။
ဓာတ်အားပို့လွှတ်ခြင်း၊ ဓာတ်အားခွဲရုံများ၊ ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စနစ်များနှင့် အကြီးစားစက်မှုလျှပ်စစ်ကွန်ရက်များတွင် တွင်ကျယ်စွာအသုံးပြုသည်။
