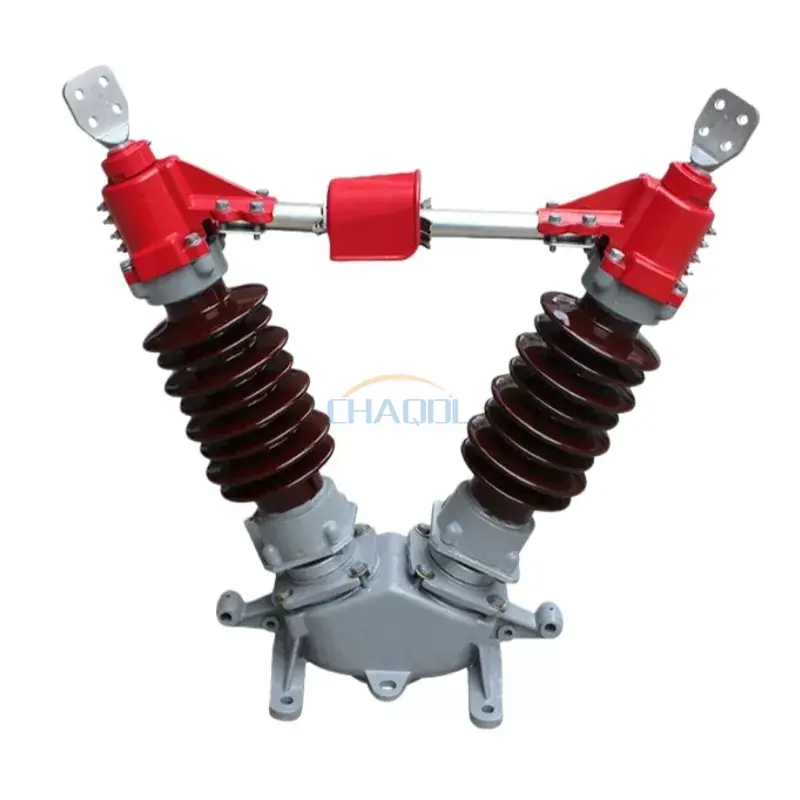

GW5 စီးရီး40.5KV Outdoor Disconnecting SwitchAC 50Hz အခြေအနေများအောက်တွင် လုပ်ဆောင်နေသော အလတ်စားနှင့် မြင့်မားသော ဗို့အား ထုတ်လွှင့်မှုနှင့် ဖြန့်ဖြူးရေးကွန်ရက်များအတွက် ဒီဇိုင်းထုတ်ထားသည်။ ဓာတ်အားခွဲရုံများနှင့် ဓာတ်အားပေးစက်ရုံများတွင် ဗို့အားအောက်ရှိ ဆားကစ်များကို လျှပ်စီးကြောင်းမပါဘဲ လုံခြုံစွာခွဲထုတ်ရန် တွင်ကျယ်စွာအသုံးပြုသည်။ ဖွဲ့စည်းတည်ဆောက်ပုံသည် ပြင်းထန်သောပြင်ပပတ်ဝန်းကျင်များတွင် တည်ငြိမ်လျှပ်စစ်ရှင်းလင်းမှုနှင့် ပြင်းထန်သောစက်ပိုင်းဆိုင်ရာယုံကြည်စိတ်ချရမှုတို့ကို သေချာစေသည့် အလျားလိုက် V-type အဖွင့်ယန္တရားကို ကော်လံနှစ်ထပ်အလျားလိုက် V-type အဖွင့်ယန္တရားအား လက်ခံထားသည်။
ရိုးရာအထီးကျန်ခလုတ်များနှင့် နှိုင်းယှဉ်ပါက၊40.5KV Outdoor Disconnecting Switchပိုမိုကောင်းမွန်သော လေဒဏ်ခံနိုင်ရည်၊ ပိုမိုကောင်းမွန်သော လေထုညစ်ညမ်းမှုကို ဆန့်ကျင်သည့် စွမ်းဆောင်ရည်နှင့် ပိုမိုတည်ငြိမ်သော ဆက်သွယ်မှုစနစ်တို့ကို ပံ့ပိုးပေးသောကြောင့် ၎င်းသည် ကမ်းရိုးတန်း၊ သဲကန္တာရနှင့် စိုထိုင်းဆမြင့်သော ဒေသများတွင် ရေရှည်လုပ်ဆောင်ရန် သင့်လျော်ပါသည်။
|
ပရောဂျက်အမည် |
ကန့်သတ်တန်ဖိုး |
||||||
|
အဆင့်သတ်မှတ်ထားသော ဗို့အား |
40.5KV |
72.5KV |
126KV |
||||
|
ကာရံအဆင့်သတ်မှတ်ထားသည်။ |
1 မိနစ်ပါဝါကြိမ်နှုန်းသည် ဗို့အားကိုခံနိုင်ရည်ရှိသည်။ |
၉၅/၁၁၅ ကေဗွီ၊ |
140/160 KV |
230/245KV |
|||
|
Lightning impulse သည် ဗို့အားကိုခံနိုင်ရည်ရှိသည်။ |
၁၈၅/၂၁၅ ကေဗွီ |
၃၂၅/၃၇၅ ကေဗွီ |
550/630 KV |
||||
|
အဆင့်သတ်မှတ်ထားသော အကြိမ်ရေ |
50 Hz |
||||||
|
လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။ |
630/1250A |
1600A |
2000A |
||||
|
တိုတောင်းသော ပတ်လမ်းကြာချိန် အဆင့်သတ်မှတ်ထားသည်။ |
4/2 စက္ကန့် |
||||||
|
စက်ပိုင်းဆိုင်ရာဝန်အဆင့်သတ်မှတ်ထားသည်။ |
အလျားလိုက် အလျားလိုက် ဝန် |
750N |
1000N |
||||
|
အလျားလိုက် နှစ်ဘက်ဝန် |
500N |
750N |
|||||
|
ဒေါင်လိုက်အင်အား |
750N |
1000N |
|||||
|
တွားသွားသောအကွာအဝေး |
1013/1256mm |
1813/2248mm |
|||||
|
စက်ပိုင်းဆိုင်ရာဘဝ |
2000 ကြိမ် |
||||||
|
ကိုယ်တိုင်လုပ်ဆောင်သော ယန္တရား |
CS17၊ CS17G |
||||||
|
မော်တော်ဖြင့် မောင်းနှင်လည်ပတ်သော ယန္တရား |
မော်ဒယ် |
CJ5/CJ6 |
|||||
|
မော်တာဗို့အား |
AC220/380၊ DC220 |
||||||
|
ဆားကစ်ဗို့အား ထိန်းချုပ်ပါ။ |
AC220၊ DC220 |
||||||
|
ဖွင့်ချိန် ( circuit breaker ) |
6±1 စက္ကန့် |
||||||
|
ထုတ်ကုန်အလေးချိန် |
ခိုင်ခံ့မှုမရှိ |
360 ကီလိုဂရမ် |
500kg |
800 ကီလိုဂရမ် |
|||
|
တစ်ခုတည်းသောမြေပြင် |
390 ကီလိုဂရမ် |
560 ကီလိုဂရမ် |
၉၀၀ ကီလိုဂရမ် |
||||
|
မြေပြင်နှစ်ထပ် |
430 ကီလိုဂရမ် |
620 ကီလိုဂရမ် |
1000kg |
||||

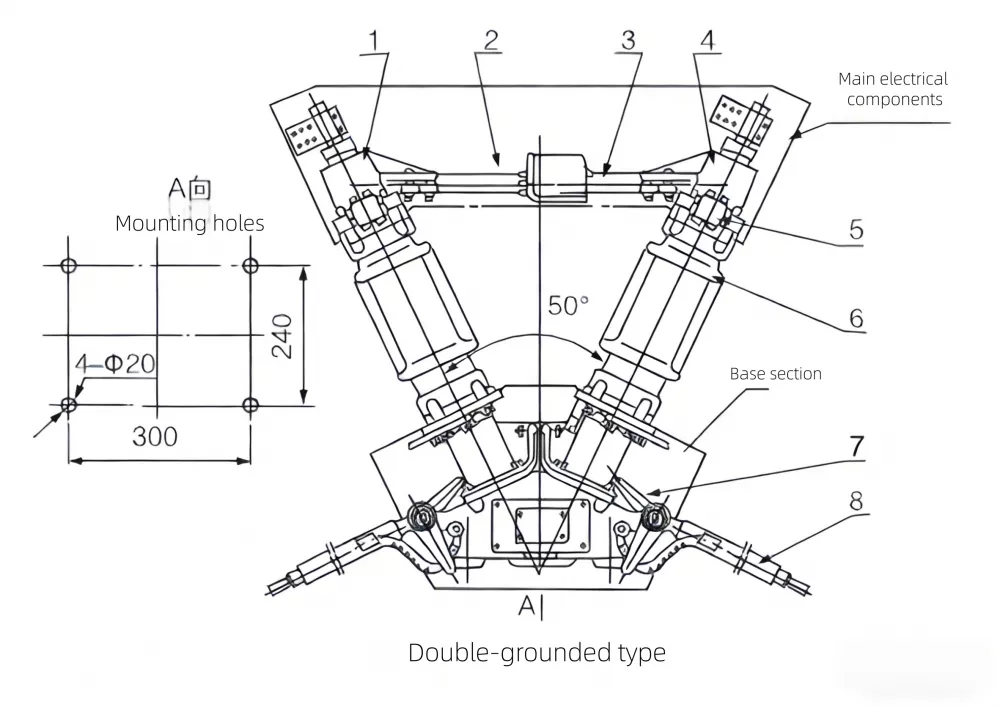

GW5-40.5KV Outdoor Disconnecting Switch Dimensions Diagram
1.Terminal ပိတ်ဆို့ခြင်း။
2. အဓိက အဆက်အသွယ်
3. ပင်မအဆက်အသွယ်လက်ချောင်း
4. Terminal ပိတ်ဆို့ခြင်း။
5. Grounding contact finger
6. Post insulator
7. ကန့်သတ်ပန်းကန်
8. မြေစိုက်ခလုတ်

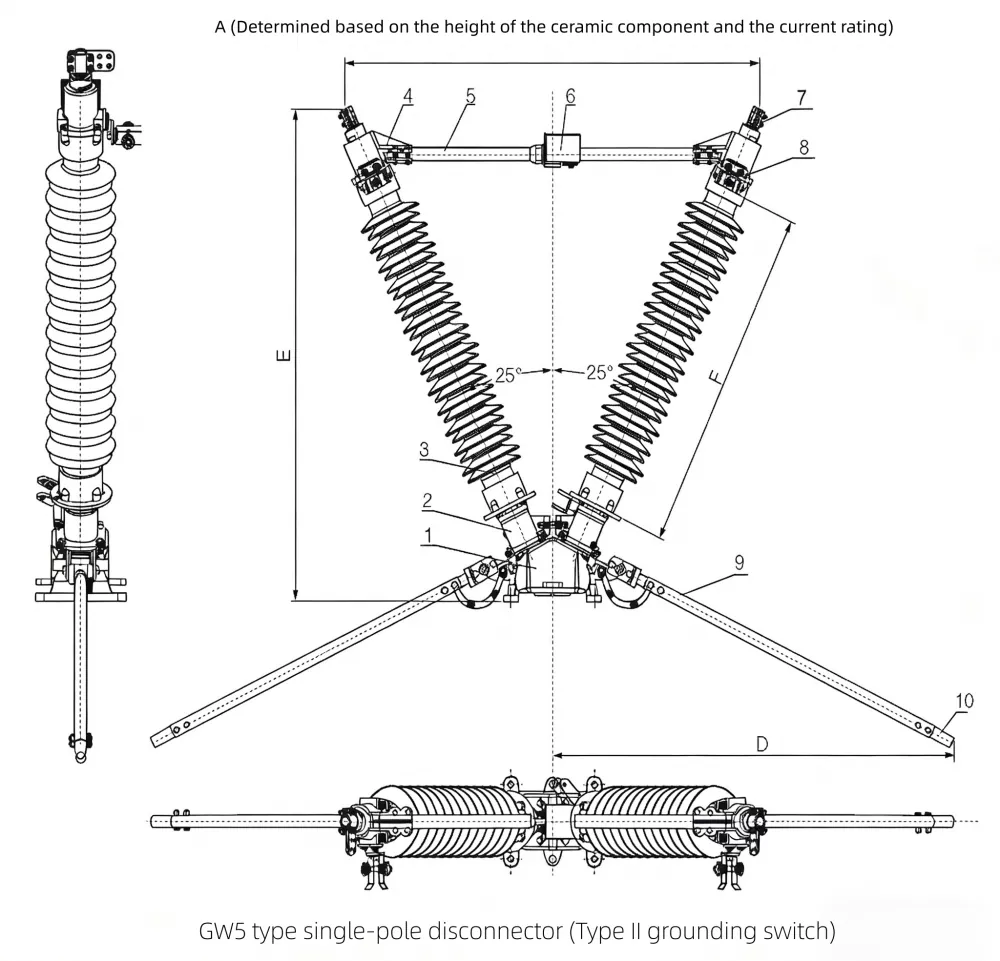

GW5-126 Outdoor Disconnect Switch Dimensions Diagram
1. အခြေခံ
2. အထောက်အပံ့
3. insulating post
4. Terminal ပိတ်ဆို့ခြင်း။
5. Round shaft လျှပ်ကူးတံ
6. Square shaft လျှပ်ကူးတံ
7. Terminal ကုပ်
8. Grounding switch သည် stationary contact
9. Grounding switch အလူမီနီယံပြွန်
10. Grounding switch အဆက်အသွယ်
| အကဲဖြတ်ခြင်း အကြောင်းအရာ | ကျွန်ုပ်တို့၏ GW5 40.5KV ပြင်ပအဆက်ဖြတ်ခြင်းခလုတ် | သမားရိုးကျ ပြိုင်ဘက်မော်ဒယ် |
| ဖွဲ့စည်းပုံ တည်ငြိမ်မှု | နှစ်ထပ်ကော်လံ V-type အားဖြည့်ဒီဇိုင်း | ကော်လံတစ်ခုတည်းဖွဲ့စည်းပုံ၊ စက်ပိုင်းဆိုင်ရာတည်ငြိမ်မှုနည်းပါးသည်။ |
| ဆက်သွယ်ဆောင်ရွက်မှု | ငွေရောင်ချထားသည့် အဆက်အသွယ်လက်ချောင်းများ၊ အကောင်းဆုံးဖြစ်အောင် ပြုလုပ်ထားသော ဖိအားဖြန့်ဝေမှု | ပုံမှန်ကြေးနီအဆက်အသွယ်များ၊ ဝတ်ဆင်မှုပိုမိုမြန်ဆန်သည်။ |
| ပြင်ပ တာရှည်ခံမှု | သံချေးတက်ခြင်းကို ဆန့်ကျင်သော coating + အားဖြည့် insulator စနစ် | အခြေခံအပေါ်ယံပိုင်း၊ ကန့်သတ်ကမ်းခြေစွမ်းဆောင်ရည် |
| လည်ပတ်မှုပြောင်းလွယ်မှု | အပြန်အလှန်ကာကွယ်မှုနှင့်အတူ manual + မော်တာလည်ပတ်လည်ပတ်မှုကိုထောက်ပံ့သည်။ | အများစုမှာ manual operation များသာဖြစ်သည်။ |
| ပြုပြင်ထိန်းသိမ်းစရိတ် | တာရှည်စက်မှုသက်တမ်း (2000 cycles) ကြောင့် နည်းပါးခြင်း၊ | ပိုမိုမြင့်မားသောပြုပြင်ထိန်းသိမ်းမှုအကြိမ်ရေ |
ဟိ40.5KV Outdoor Disconnecting Switchတွင်တွင်ကျယ်ကျယ်အသုံးပြုသည်-
၎င်း၏ခိုင်မာသောစက်ပိုင်းဆိုင်ရာဒီဇိုင်းနှင့်တည်ငြိမ်သောလျှပ်စစ်စွမ်းဆောင်နိုင်မှုနှင့်အတူ၊ ဤ disconnector သည်ပြင်ပပတ်ဝန်းကျင်တွင်ရေရှည်ဘေးကင်းမှုနှင့်လည်ပတ်မှုထိရောက်မှုလိုအပ်သောအော်ပရေတာများအတွက်ယုံကြည်စိတ်ချရသောရွေးချယ်မှုတစ်ခုဖြစ်သည်။
