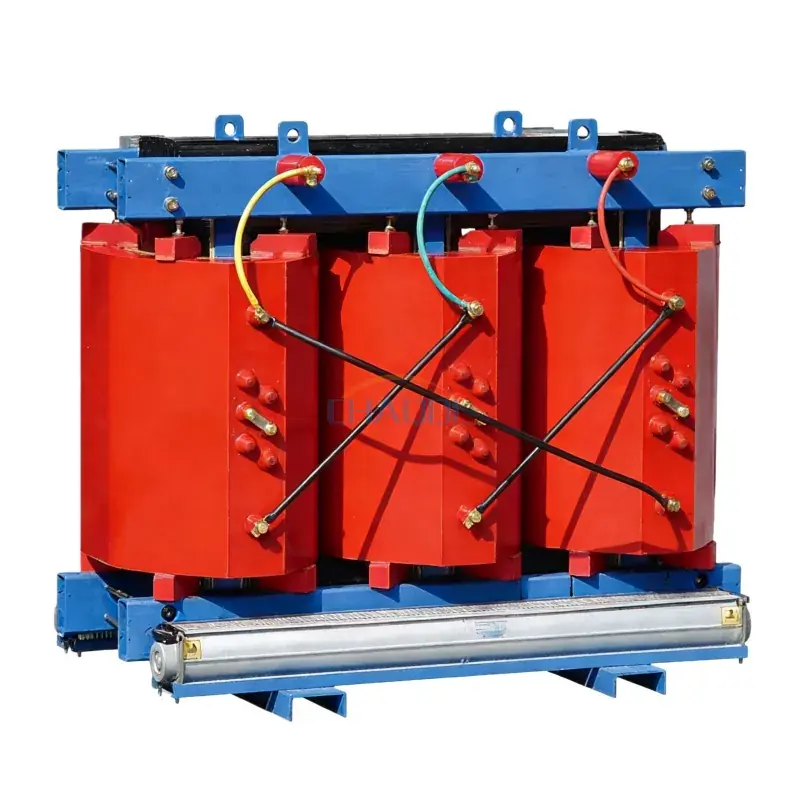

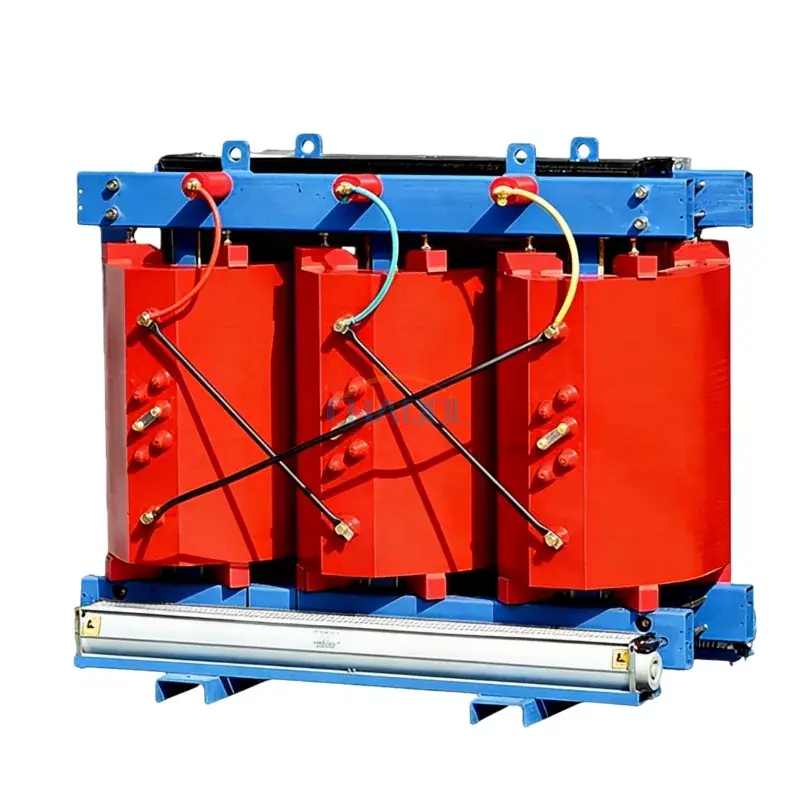

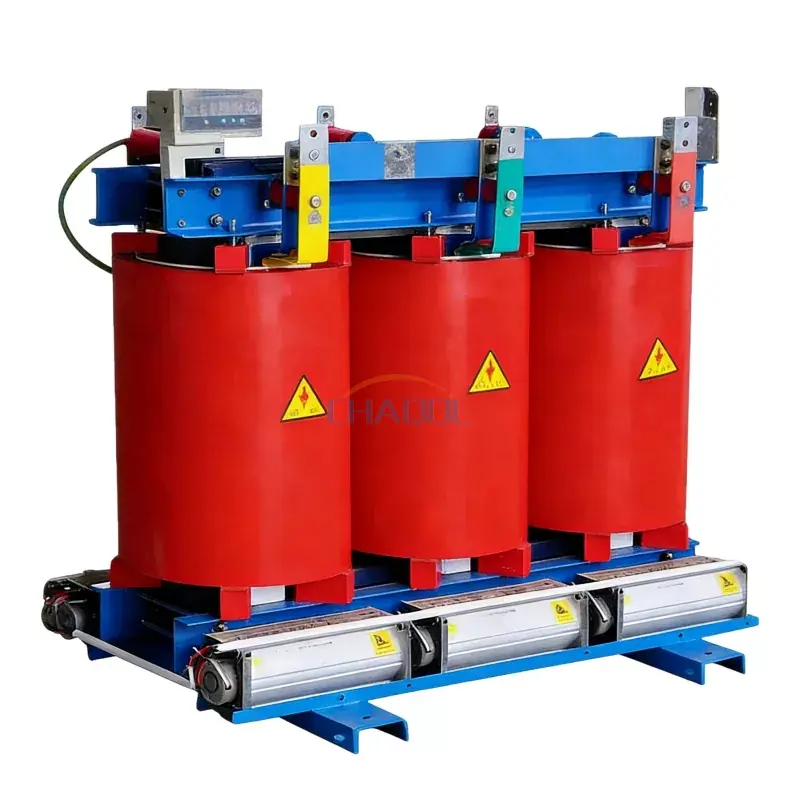

10KV Amorphous Alloy Dry Type Transformer

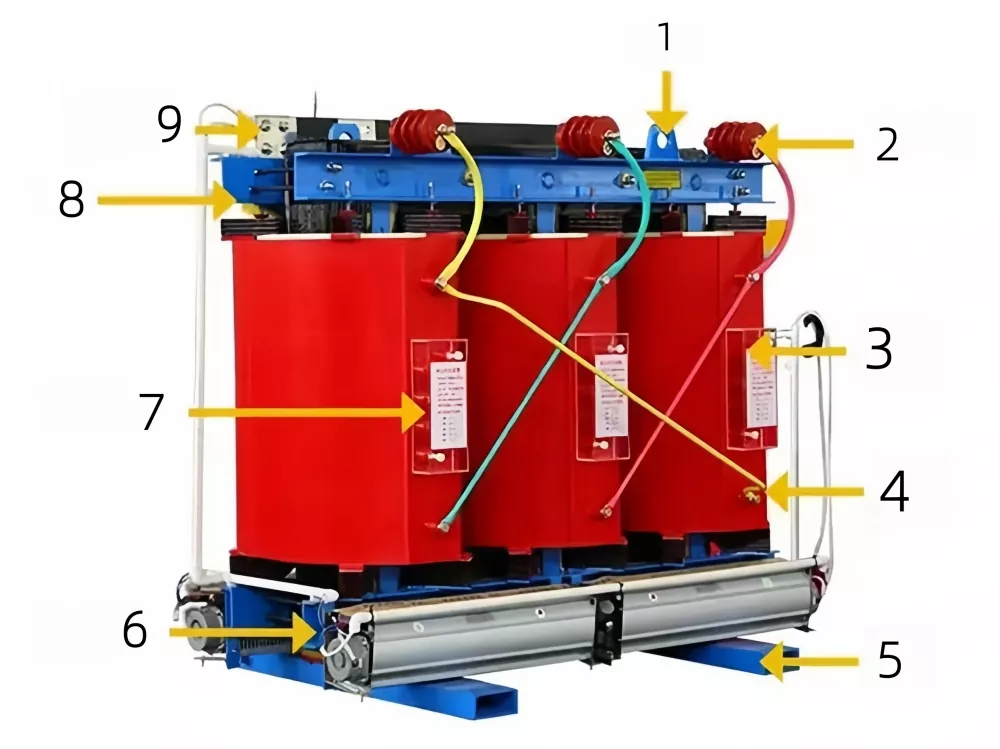

နံပါတ်စဥ်

နာမည်

1

ကွင်း (ကျွမ်းဘား)

2

ဗို့အားမြင့်ဂိတ်

3

ဗို့အားမြင့် ချိတ်ဆက်ကိရိယာ

4

ဗို့အားမြင့်ချိတ်ဆက်တံ

5

အခြေ

6

မြေစိုက်ဝက်အူ

7

ဗို့အားမြင့်ချိတ်ဆက်ကိရိယာ

8

Clamping အစိတ်အပိုင်းများ

9

ဗို့အားနိမ့် ကြေးနီဘတ်စ်ဘား

အဆင့်သတ်မှတ်ထားသော စွမ်းရည် (kVA)

အဆင့်သတ်မှတ်ထားသော ဗို့အား (kV)

ဝန်မရှိသော လက်ရှိ (%)

ဆုံးရှုံးမှု (W)

Impedance ဗို့အား (%)

Dimensions (mm) အလျား * အနံ * အမြင့်

မြင့်မားသောဖိအား

လေဖိအားနည်းရပ်ဝန်း

ဝန်မရှိ၊

ဝန်

ဝန်

30

20±2*2.5

0.4

1.7

40

600

5.5

1000*780*1060

50

1.3

55

960

1030*850*1110

80

1.0

75

1375

1060*900*1115

100

1.0

90

1650

1110*910*1170

160

0.7

120

2420

1220*910*1235

200

0.7

145

2860

1290*920*1275

250

0.7

165

3355

1360*920*1310

315

0.5

200

4015

1380*860*1415

400

0.5

240

4730

1510*900*1490

500

0.5

290

5665

1640*900*1545

630

0.3

370

6820

6

1740*1120*1550

800

0.3

450

8250

2070*1230*1595

1000

0.3

530

11330

2260*1350*1635

1250

0.2

620

13200

၂၃၆၀*၁၃၅၀*၁၆၉၅

1600

0.2

750

15950

2530*1390*1775

2000

0.2

900

19410

၂၇၅၀*၁၄၅၀*၁၉၀၀

2500

0.2

1080

22220

2900*1510*2000
