24kV Side Mounted Vacuum Circuit Breaker

ဟိ24kV Side Mounted Vacuum Circuit Breaker(မော်ဒယ်- ZN63A (VS1)-24) သည် အဆင့်သတ်မှတ်ဗို့အား 24kV ဖြင့် အဆင့်သုံးဆင့် AC 50Hz ဓာတ်အားစနစ်များအတွက် ဒီဇိုင်းထုတ်ထားသော စွမ်းဆောင်ရည်မြင့် မိုးလုံလေလုံ အလယ်အလတ်ဗို့အား ဆားကစ် ဘရိတ်ကာဖြစ်သည်။ ၎င်းသည် လည်ပတ်မှုယန္တရားနှင့် ဖုန်စုပ်စက်အား ကျစ်ကျစ်လျစ်လျစ်သော ဖွဲ့စည်းပုံအဖြစ် ပေါင်းစပ်ထားပြီး ဓာတ်အားခွဲရုံများ၊ ဓာတ်အားပေးစက်ရုံများ၊ စက်မှုအဆောက်အအုံများနှင့် ဓာတ်အားဖြန့်ဖြူးရေးစနစ်များအတွက် ယုံကြည်စိတ်ချရသော အကာအကွယ်၊ ကူးပြောင်းခြင်းနှင့် ထိန်းချုပ်မှုတို့ကို ပံ့ပိုးပေးပါသည်။ အမျိုးမျိုးသော switchgear configurations များနှင့်ကိုက်ညီရန် breaker ကို fixed-mounted နှင့် pullable versions နှစ်မျိုးလုံးတွင်ရနိုင်သည်။

အဆင့်မြင့်လေဟာနယ်ပြတ်တောက်ခြင်းနည်းပညာ၊ မြင့်မားသောစက်ပိုင်းဆိုင်ရာခံနိုင်ရည်နှင့် ပြုပြင်ထိန်းသိမ်းမှုနည်းသောလိုအပ်ချက်များပါရှိသော၊ ဤ circuit breaker သည် မကြာခဏ switching operations များပါ၀င်သည့် applications များအတွက် စံပြဖြစ်သည်။ သတ္တုဗေဒ၊ သတ္တုတွင်း၊ ဓာတုဗေဒ စက်ရုံများ၊ ကျောက်မီးသွေးစက်ရုံများ၊ အသုံးဝင်သော ဓာတ်အားခွဲရုံများနှင့် ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင် ပရောဂျက်များတွင် ဘေးကင်းပြီး အားကိုးနိုင်သော ဓာတ်အားဖြန့်ဖြူးမှု မရှိမဖြစ် လိုအပ်သော နေရာများတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။

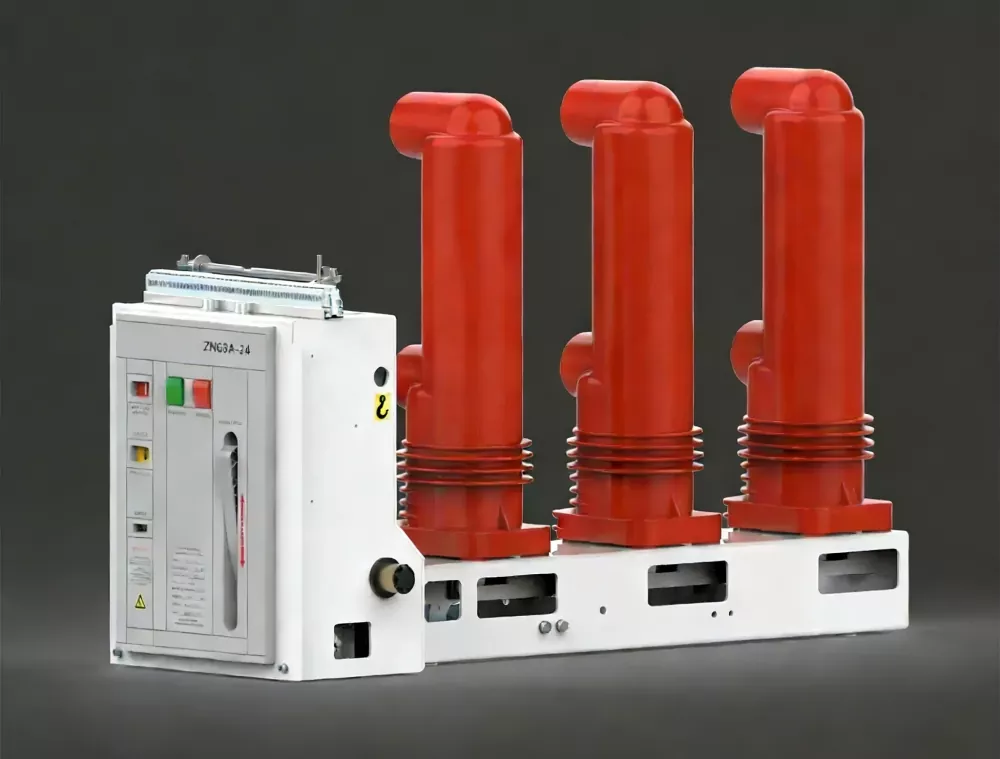

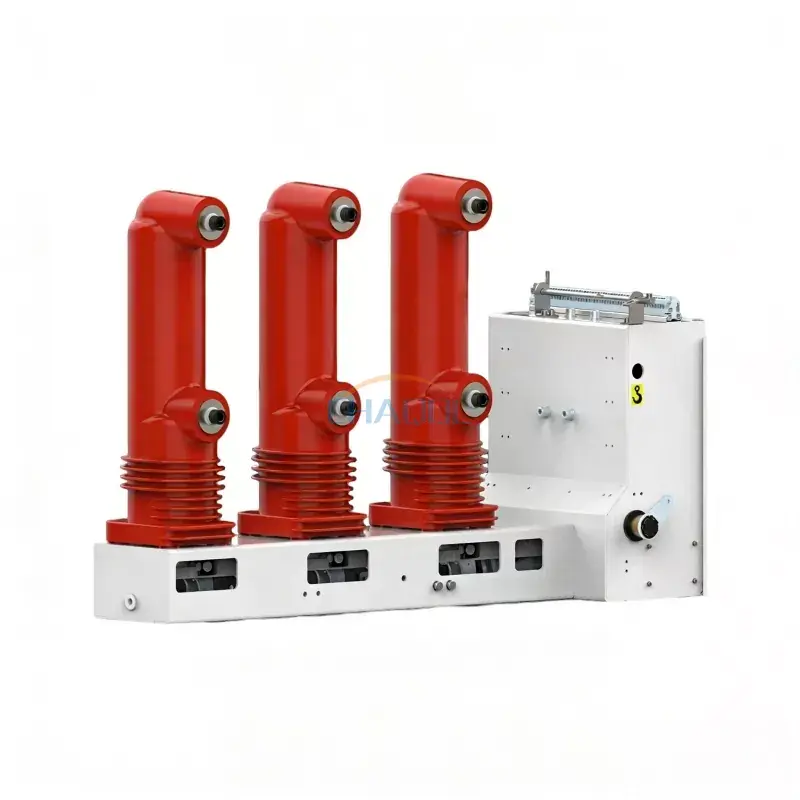

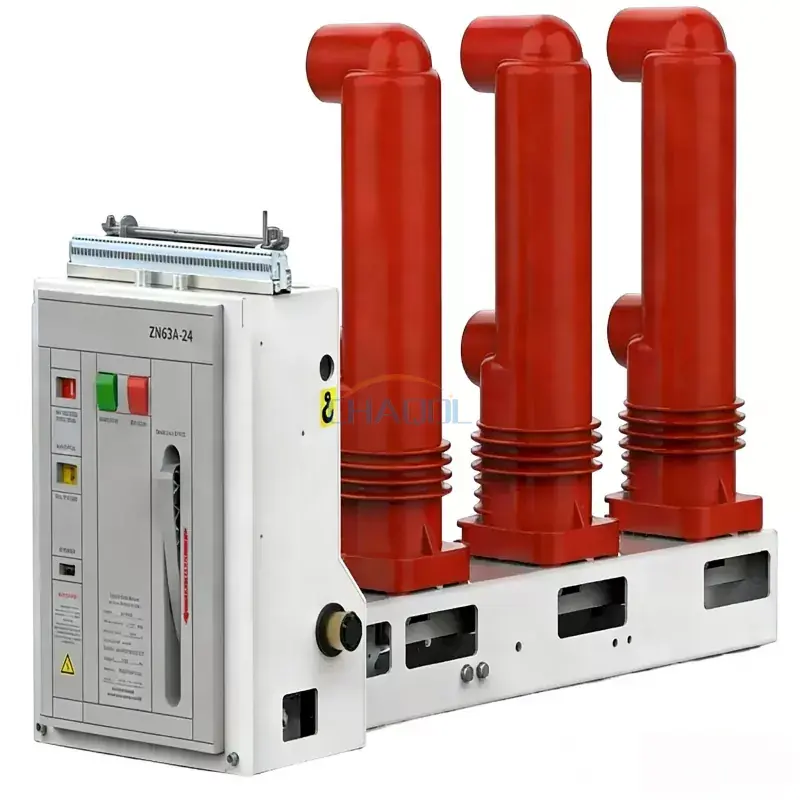

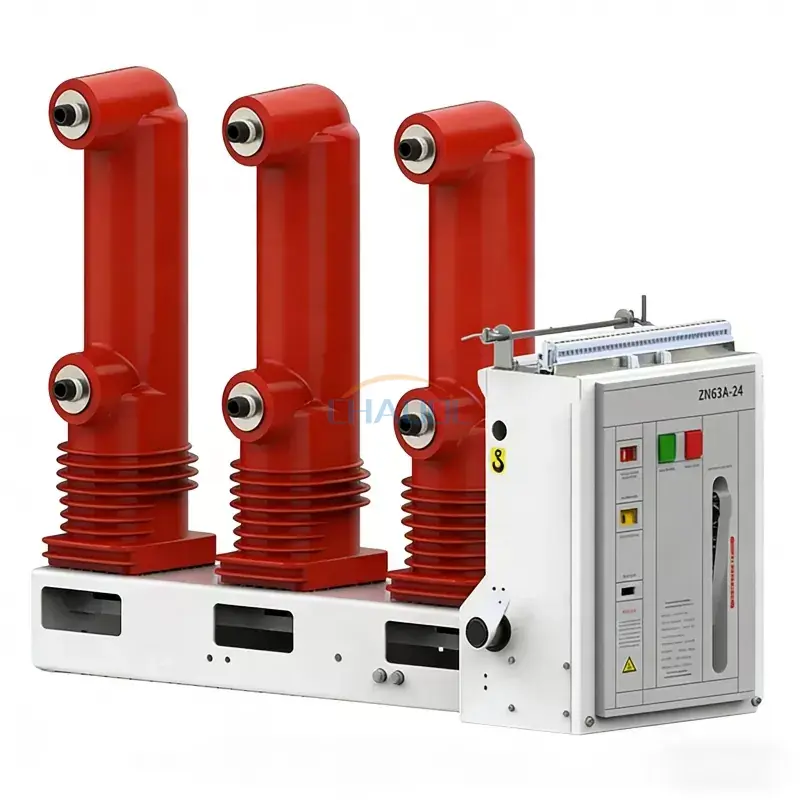

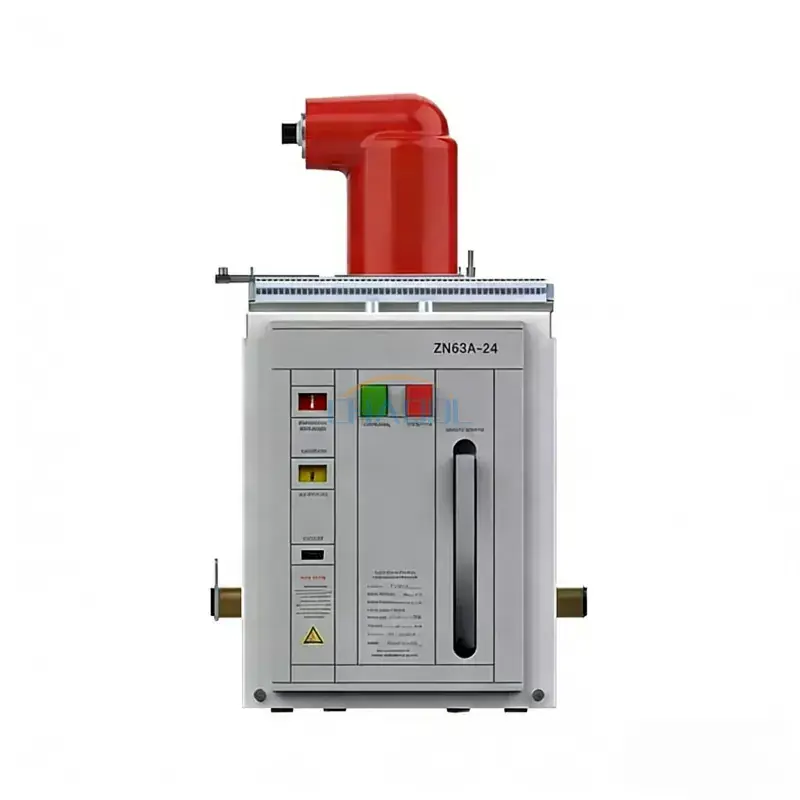

ထုတ်ကုန်ပုံပန်းသဏ္ဍာန်

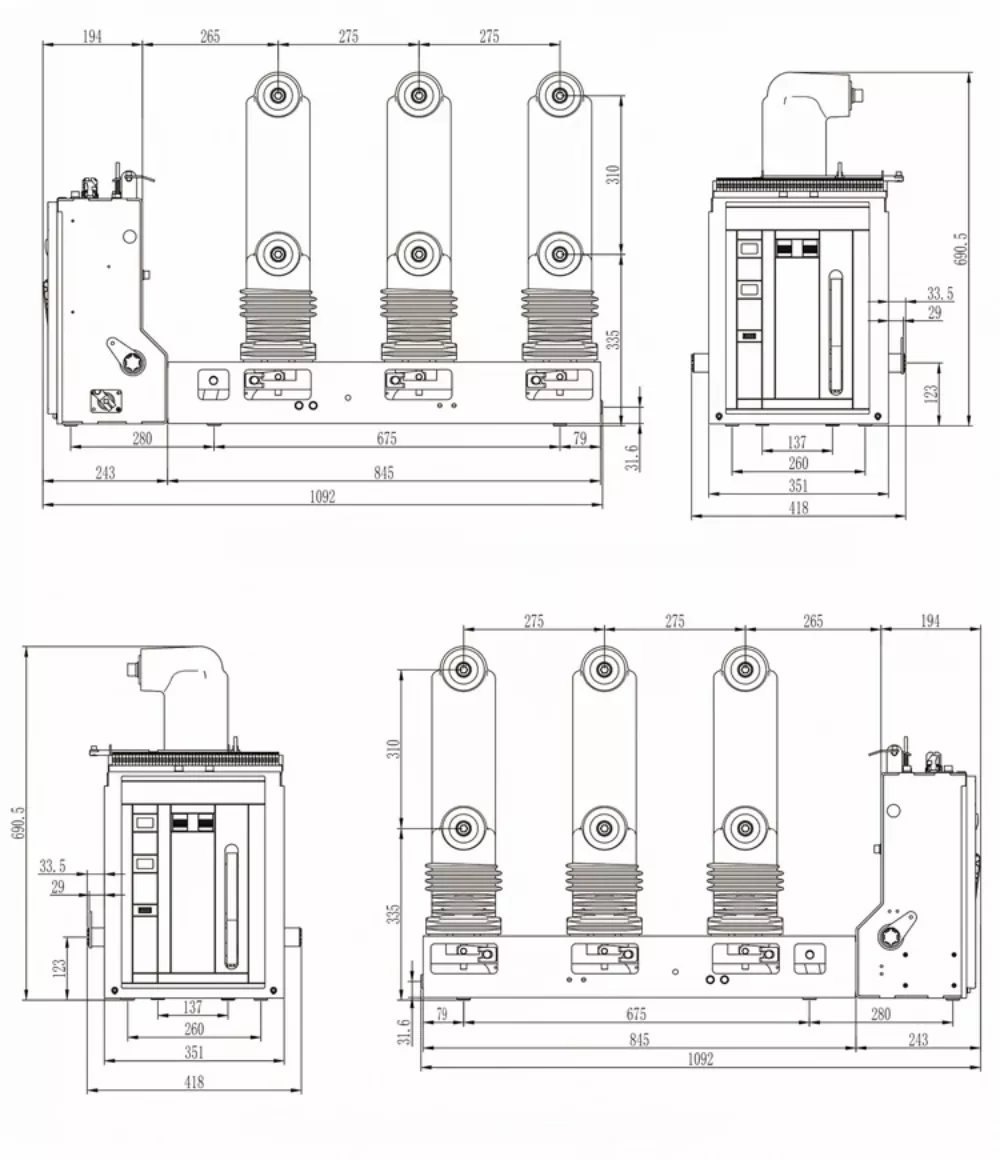

Dimensions Diagram

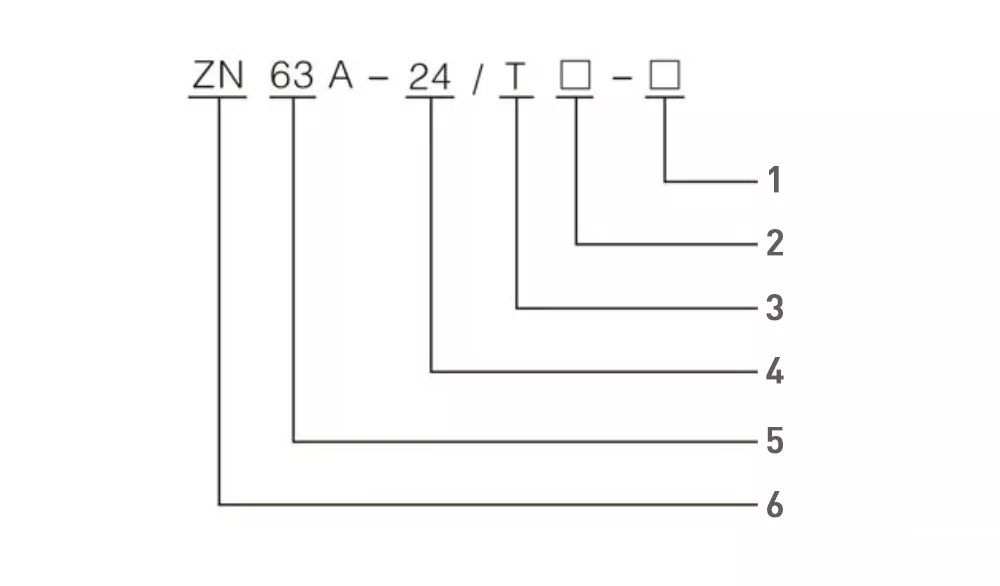

မော်ဒယ်ခွဲခြားသတ်မှတ်ခြင်း။

• 1 – အဆင့်သတ်မှတ်ထားသော Short-Circuit Breaking Current (kA)
• 2 – အဆင့်သတ်မှတ်ထားသော လက်ရှိ (A)
• 3 - လည်ပတ်မှုယန္တရား
• 4 – အဆင့်သတ်မှတ်ဗို့အား (kV)
• 5 – ဒီဇိုင်းစီးရီး
• 6 – Indoor Vacuum Circuit Breaker

ထုတ်ကုန်အင်္ဂါရပ်များ

• ကျစ်လစ်သိပ်သည်းသော ဒီဇိုင်းနှင့် ယုံကြည်စိတ်ချရသော ဂီယာဖြင့် ပေါင်းစပ်ထားသော ဘေးဘက် တပ်ဆင်ထားသော လည်ပတ်ယန္တရား။
• ကြေးနီ-ခရိုမီယမ် အဆက်အသွယ်များဖြင့် စွမ်းဆောင်ရည်မြင့်မားသော ဖုန်စုပ်စက် ကြားဖြတ်ကိရိယာသည် အလွန်ကောင်းမွန်သော arc extinguishing စွမ်းရည်နှင့် သက်တမ်းရှည်လျှပ်စစ်သက်တမ်းကို သေချာစေသည်။
• အလျားလိုက်စီစဉ်ထားသော စပရိန်လည်ပတ်မှုယန္တရားသည် လူကိုယ်တိုင်နှင့် မော်တာအားသွင်းခြင်း နှစ်မျိုးလုံးကို ပံ့ပိုးပေးသည်။
• ဟိ24kV Side Mounted Vacuum Circuit Breakerမတူညီသော switchgear စနစ်များနှင့်ကိုက်ညီစေရန် ပုံသေအမျိုးအစား သို့မဟုတ် ထုတ်ယူနိုင်သောအမျိုးအစားအဖြစ် ထည့်သွင်းနိုင်သည်။
• မြင့်မားသော dielectric insulation ခွန်အား၊ နိမ့်သောလက်ရှိဖြတ်တောက်ခြင်းနှင့်အလွန်ကောင်းမွန်သော short-circuit ပြတ်တောက်ခြင်းစွမ်းဆောင်ရည်။
• အစိုင်အခဲ epoxy လျှပ်ကာသည် အစိုဓာတ်၊ ခရမ်းလွန်ရောင်ခြည်၊ အပူချိန်ပြောင်းလဲမှု၊ အိုမင်းမှုနှင့် လေထုညစ်ညမ်းမှုကို ထူးထူးခြားခြား ခုခံပေးသည်။
• စက်ပိုင်းဆိုင်ရာ သက်တမ်းသည် လည်ပတ်မှု 10,000 အထိ ရှိပြီး မကြာခဏ ကူးပြောင်းခြင်း အက်ပ်များအတွက် သင့်လျော်သည်။
• အသိဉာဏ်ရှိသော အကာအကွယ် relay များနှင့် ဓာတ်အားခွဲရုံ အလိုအလျောက်စနစ်များကို ပံ့ပိုးပေးသည်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

ဖွဲ့စည်းပုံ ဒီဇိုင်း

circuit breaker သည် ဗဟိုအလုံပိတ် ကြွေထည် သို့မဟုတ် ဖန်ဖုန်စုပ်စက် တပ်ဆင်ထားသော သုံးဆင့်တိုင် တည်ဆောက်ပုံကို လက်ခံပါသည်။ ကြေးနီ-ခရိုမီယမ် အဆက်အသွယ်များနှင့် အရှည်လိုက်သံလိုက်စက်ကွင်းနည်းပညာသည် dielectric ပြန်လည်ရယူမှုနှင့် နှောင့်ယှက်သည့်စွမ်းဆောင်ရည်ကို တိုးတက်ကောင်းမွန်စေပြီး အဆက်အသွယ်တိုက်စားမှုကို ထိရောက်စွာလျှော့ချပေးသည်။ ပေါင်းစည်းထားသော စပရိန်လည်ပတ်မှုယန္တရားသည် ၎င်း၏ဝန်ဆောင်မှုသက်တမ်းတစ်လျှောက် အနည်းဆုံးပြုပြင်ထိန်းသိမ်းမှုဖြင့် တည်ငြိမ်သောအဖွင့်နှင့်အပိတ်လုပ်ငန်းများကို ပေးဆောင်သည်။

လျှောက်လွှာလိုအပ်ချက်များပေါ်မူတည်၍ တိုင်များကို အားကောင်းသော epoxy resin insulation သို့မဟုတ် silicone rubber coated insulation ဖြင့် ထုတ်လုပ်နိုင်ပြီး စိုထိုင်းဆ၊ ငွေ့ရည်ဖွဲ့မှု၊ ခရမ်းလွန်ရောင်ခြည်ထိတွေ့မှုနှင့် ကြမ်းတမ်းသောစက်မှုပတ်ဝန်းကျင်များကို သာလွန်ကောင်းမွန်စွာ ခံနိုင်ရည်ရှိသည်။

အသုံးချမှု

ဟိ24kV Side Mounted Vacuum Circuit Breakerယုံကြည်စိတ်ချရသော ကာကွယ်မှု၊ မကြာခဏ လည်ပတ်မှုနှင့် တာရှည် ဝန်ဆောင်မှု သက်တမ်း လိုအပ်သော အလတ်စား ဗို့အား ဖြန့်ဖြူးရေး စနစ်များတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။

• ဓာတ်အားပေးစက်ရုံများ
• လျှပ်စစ်ဓာတ်အားခွဲရုံများ
• စက်မှုဓာတ်အားဖြန့်ဖြူးရေးစနစ်များ
• သတ္တုတူးဖော်ရေးလုပ်ငန်းများ
• သတ္တုဗေဒအပင်များ
• ဓာတုဗေဒဆိုင်ရာ စီမံဆောင်ရွက်ပေးခြင်း။
• ကျောက်မီးသွေးလုပ်ငန်း
• ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စီမံကိန်းများ
• ကူးသန်းရောင်းဝယ်ရေး နှင့် မြူနီစပယ်ဓာတ်အားကွန်ရက်များ
• စမတ်ဓာတ်အားခွဲရုံများနှင့် အလိုအလျောက်စနစ်များ

လည်ပတ်ပတ်ဝန်းကျင်

• ပတ်ဝန်းကျင်အပူချိန်- -15°C မှ +40°C
• တပ်ဆင်မှု အမြင့်ပေ- 1000 မီတာအထိ (တောင်းဆိုမှုအရ ရရှိနိုင်သော အမြင့်ပေ ပိုမြင့်သည်)
• အများဆုံး ငလျင်ပြင်းအား: 8 ဒီဂရီ
• နှိုင်းရစိုထိုင်းဆ- နေ့စဉ်ပျမ်းမျှ ≤95%, လစဉ်ပျမ်းမျှ ≤90%
• မီးဘေးအန္တရာယ်၊ ပေါက်ကွဲမှုအန္တရာယ်၊ ပြင်းထန်သော လေထုညစ်ညမ်းမှု၊ အဆိပ်သင့်ဓာတ်ငွေ့များနှင့် အလွန်အကျွံတုန်ခါမှုတို့မှ ကင်းစင်သော ပတ်ဝန်းကျင်အတွက် သင့်လျော်သည်။

အလုပ်အခြေခံ

ဟိ24kV Side Mounted Vacuum Circuit Breakerarc-extinguishing ကြားခံအဖြစ် အလုံပိတ် ဖုန်စုပ်စက်ကို အသုံးပြုသည်။ ချို့ယွင်းနေသော လျှပ်စီးကြောင်းများ ဖြစ်ပေါ်လာသောအခါ၊ အဆက်အသွယ်များသည် လျင်မြန်စွာ ကွဲထွက်သွားပြီး ဖုန်စုပ်ခန်းသည် လျှပ်စစ် arc ကို ချက်ချင်းနီးပါး ငြိမ်းစေပြီး ထိတွေ့မှု အနည်းဆုံးဖြင့် လျင်မြန်သော ပြတ်တောက်မှု သီးခြားခွဲထုတ်မှုကို ပေးစွမ်းသည်။ စပရိန်လည်ပတ်မှုယန္တရားနှင့်အတူပေါင်းစပ်၊ ဘရိတ်ကာသည် ယုံကြည်စိတ်ချရသောကူးပြောင်းခြင်းစွမ်းဆောင်ရည်၊ မြင့်မားသောအနှောက်အယှက်ပေးနိုင်စွမ်းနှင့် ရေရှည်လည်ပတ်မှုတည်ငြိမ်မှုကိုပေးဆောင်သည်။

ဒီ Vacuum Circuit Breaker ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

• ကျစ်ကျစ်လစ်လစ် ပေါင်းစပ်ထားသော ဘေးထွက် ဒီဇိုင်း
• ရှည်လျားသောလျှပ်စစ်နှင့်စက်မှုဝန်ဆောင်မှုသက်တမ်း
• ပြုပြင်ထိန်းသိမ်းမှု အဆင်ပြေသော ဆောက်လုပ်ရေး
• အထူးကောင်းမွန်သော insulation စွမ်းဆောင်ရည်
• မကြာခဏပြောင်းနေသည့် အခြေအနေများအောက်တွင် ယုံကြည်စိတ်ချရသော လုပ်ဆောင်ချက်
• ပုံသေနှင့် ဆုတ်ခွာနိုင်သော switchgear အတွက် သင့်လျော်သည်။
• ဉာဏ်ရည်ထက်မြက်သော အကာအကွယ်နှင့် အလိုအလျောက်စနစ်စနစ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သည်။

အမေးများသောမေးခွန်းများ

24kV Side Mounted Vacuum Circuit Breaker ကို ဘာအတွက်အသုံးပြုတာလဲ။

ဓာတ်အားခွဲရုံများ၊ စက်မှုစက်ရုံများ၊ အသုံးဝင်မှုဖြန့်ဖြူးရေးစနစ်များနှင့် လုပ်ငန်းသုံး ဓာတ်အားကွန်ရက်များတွင် အလယ်အလတ်ဗို့အားလျှပ်စစ်ပစ္စည်းများကို ကူးပြောင်းရန်၊ ကာကွယ်ရန်နှင့် ထိန်းချုပ်ရန်အတွက် အသုံးပြုပါသည်။

Vacuum circuit breaker ရဲ့ အားသာချက်တွေက ဘာတွေလဲ။

ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာများသည် အလွန်ကောင်းမွန်သော arc ပြတ်တောက်မှု၊ ပြုပြင်ထိန်းသိမ်းမှု နည်းပါးသော လိုအပ်ချက်များ၊ တာရှည်ဝန်ဆောင်မှု သက်တမ်း၊ မြင့်မားသော လုပ်ငန်းဆောင်ရွက်မှု ယုံကြည်စိတ်ချရမှု၊ ရေနံ သို့မဟုတ် SF6 ဓာတ်ငွေ့မပါဘဲ ပတ်ဝန်းကျင်နှင့် သဟဇာတဖြစ်သော လည်ပတ်မှုကို ပေးဆောင်သည်။

ဤ circuit breaker ကို ထုတ်ယူနိုင်သော switchgear တွင် တပ်ဆင်နိုင်ပါသလား။

ဟုတ်ကဲ့။ အမျိုးမျိုးသော switchgear စည်းဝေးပွဲများတွင် လိုက်လျောညီထွေရှိသော ပေါင်းစည်းမှုကို ခွင့်ပြုသည့် fixed-mounted နှင့် pullable configurations နှစ်မျိုးလုံးတွင် ရနိုင်သည်။

ဒီထုတ်ကုန်ကို ဘယ်လုပ်ငန်းတွေမှာ အသုံးများလဲ။

ဓာတ်အားထုတ်လုပ်ခြင်း၊ ဓာတ်အားခွဲရုံများ၊ သတ္တုတူးဖော်ခြင်း၊ သတ္တုတူးဖော်ခြင်း၊ ဓာတုပြုပြင်ခြင်း၊ ကျောက်မီးသွေးစက်မှုလုပ်ငန်း၊ ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်ဆိုင်ရာ အဆောက်အအုံများနှင့် စက်မှုဓာတ်အားဖြန့်ဖြူးရေးစနစ်များတွင် တွင်ကျယ်စွာအသုံးပြုသည်။
